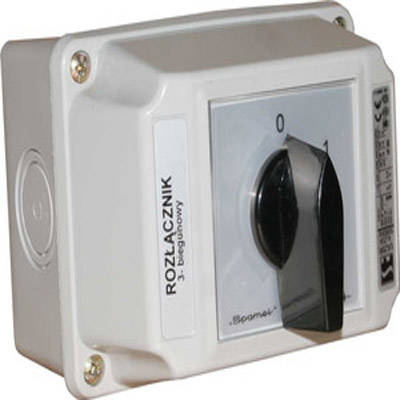

Wyłącznik ŁK25R/3.8368 OB2 L-0-P

SPAMEL - Przełącznik zmiany kierunku obrotów L-0-P

ŁK25R/3.8368

• Napięcie znamionowe izolacji Ui: 690 V
• Napięcie znamionowe udarowe wytrzymywalne Uimp: 6 kV
• Prąd znamionowy ciągły Iu=Ith: 25 A
• Znamionowa moc łączeniowa Pe w kat. AC-3: 7 kW (230 V), 13 kW (400 V), 14 kW (500 V), 14 kW (690 V)
• Znamionowa moc łączeniowa Pe w kat. AC-4: 6 kW (230 V), 8 kW (400 V), 8 kW (500 V), 7 kW (690 V)
• Prąd znamionowy łączeniowy Ie w kat. AC-3: 25 A (230 V), 25 A (400 V), 22 A (500 V), 14 A (690 V)
• Prąd znamionowy łączeniowy Ie w kat. AC-4: 20 A (230 V), 16 A (400 V), 12 A (500 V), 8 A (690 V)
• Prąd znamionowy łączeniowy Ie w kat. DC-1: 8 A (110 V), 2,5 A (220 V)
• Prąd znamionowy łączeniowy Ie w kat. DC-21: 12 A (110 V), 3 A (220 V)
• Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s): 1 kA
• Prąd znamionowy załączalny zwarciowy Icm: 1,4 kA
• Prąd znamionowy zwarciowy umowny: 13 kA
• Prąd znamionowy wkładka bezpiecznikowa gG: 25 A
• Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)
• Temperatura otoczenia: -40 ... +70°C
• Przekrój przewodów przyłączeniowych: 2,5...6 mm²
• Stopień ochrony: PN-EN 60529 względem pulpitu: IP65
• Odporność na wibrację (wg IEC 60068-2-6): 2...13, 2...100 Hz (częstotliwość), ± 1 mm (amplituda przemieszczenia), ± 0,7 g (amplituda przyspieszenia)
• Odporność na udary (wg IEC 60068-2-27): 15 g (przyspieszenie szczytowe), 11 ms (czas trwania impulsu)
• Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30): 55°C (temperatura otoczenia), 95% (wilgotność względna)
• Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1
