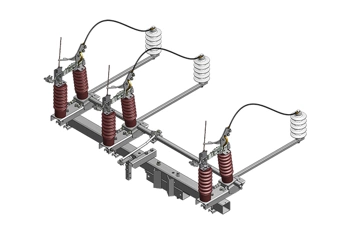

Rozłącznik napowietrzny, modułowy- poziomy RNM III SA 24/4/100S

ALPAR - Rozłącznik napowietrzny

modułowy - poziomy

Dane techniczne:

• Napięcie znamionowe: 24 kV
• Częstotliwość znamionowa/liczba faz: 50 Hz /3
• Prąd znamionowy ciągły: 400 A
• Napięcie wytrzymywane o częstotliwości sieciowej: 50 kV / 60kV
• Napięcie udarowe piorunowe wytrzymywane: 125 kV / 145kV
• Prąd znamionowy wyłączeniowy w obwodzie o małej indukcyjności: 20A
• Prąd znamionowy wyłączeniowy w obwodzie sieci pierścieniowej: 20A
• Moc znamionowa wyłączeniowa nieobciążonego transformatora: do 630 kVA
• Prąd znamionowy wyłączeniowy ładowania linii napowietrznych: 2A
• Prąd znamionowy wyłączeniowy ładowania kabli: 16A
• Łączenie zwarcia doziemnego: 48A
• Łączenie kabli i linii w warunkach zwarcia doziemnego: 27A
• Prąd znamionowy krótkotrwały wytrzymywany: 16kA (1s)
• Prąd znamionowy szczytowy wytrzymywany: 40kA
• Klasa elektryczna rozłącznika: E3
• Trwałość mechaniczna: 2000 cykli Z/W
• Klasa uziemnika: E2

Warunki pracy rozłączników:

• Wilgotność powietrza: < 100%
• Temperatura otoczenia: -40ºC do + 40ºC
• Wysokość montażu n.p.m.: < 1000m
