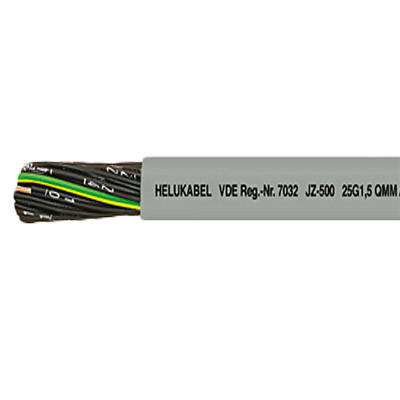

Przewód sterowniczy elastyczny żyły numerowane JZ-500 4G1 mm² 300/500V
Kod producenta: JZ-500 ŻO 4X1
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
DANE TECHNICZNE:
ETIM Class-ID: EC000104
Opis klasy: Przewód sterowniczy
Przewód sterowniczy ze specjalnego PVC
zgodny z DIN VDE 0245, 0281, 0293, 0295
Zakres temperatur
elastycznie –15°C1) do +80°C
stacjonarnie –40°C do +80°C
Napięcie pracy U0/U 300/500 V
Napięcie testu 4000 V
Napięcie przebicia min. 8000 V
Rezystancja izolacji
min. 20 Mom x km
Minimalny promień gięcia
7,5 x Ø kabla
przy ułożeniu na stałe 4 x Ø kabla
Odporność na promieniowanie
do 80 x 106 cJ/kg (do 80 Mrad)
1) test na zginanie i uderzanie, a także
rozciąganie w niskich temperaturach zgodny z normą VDE 0473, część 811-1-4, EN 60811-1-4
Opis klasy: Przewód sterowniczy
Przewód sterowniczy ze specjalnego PVC
zgodny z DIN VDE 0245, 0281, 0293, 0295
Zakres temperatur
elastycznie –15°C1) do +80°C
stacjonarnie –40°C do +80°C
Napięcie pracy U0/U 300/500 V
Napięcie testu 4000 V
Napięcie przebicia min. 8000 V
Rezystancja izolacji
min. 20 Mom x km
Minimalny promień gięcia
7,5 x Ø kabla
przy ułożeniu na stałe 4 x Ø kabla
Odporność na promieniowanie
do 80 x 106 cJ/kg (do 80 Mrad)
1) test na zginanie i uderzanie, a także
rozciąganie w niskich temperaturach zgodny z normą VDE 0473, część 811-1-4, EN 60811-1-4
BUDOWA:
żyła miedziana niepobielana, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5 i IEC 60288 kl. 5
izolacja żył ze specjalnego PVC Z 7225
żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293 (dostępny również z żyłami w innych kolorach)
żółto-zielona żyła ochronna (od 3 żył)
żyły skręcane równolegle
opona zewnętrzna ze specjalnego PVC, TM2 wg DIN VDE 0281 cz. 1, HD 21.1
kolor szary (RAL 7001)
przewód metrowany (od 2009 roku)
izolacja żył ze specjalnego PVC Z 7225
żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293 (dostępny również z żyłami w innych kolorach)
żółto-zielona żyła ochronna (od 3 żył)
żyły skręcane równolegle
opona zewnętrzna ze specjalnego PVC, TM2 wg DIN VDE 0281 cz. 1, HD 21.1
kolor szary (RAL 7001)
przewód metrowany (od 2009 roku)
WŁAŚCIWOŚCI:
olejoodporny
odporny na zwiazki chemiczne, patrz: tabela „Informacje techniczne”
PVC samogasnące i płomienioodporne,
testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
odporny na zwiazki chemiczne, patrz: tabela „Informacje techniczne”
PVC samogasnące i płomienioodporne,
testowane wg VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
ZASTOSOWANIE:
Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu. Stosowany w przemyśle maszynowym, metalurgicznym, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych. Żyły numerowane w taki sposób, że nawet niewielkie odsłonięcie opony zewnętrznej pozwala na lokalizację żyły w celu uniknięcia pomyłek oznaczenia są podkreślone. Żyła ochronna położona blisko opony zewnętrznej. Specjalnie dobrana mieszanka PVC gwarantuje doskonałą elastyczność oraz racjonalną, szybką instalację.
CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG.
CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG.
Marka
Symbol
JZ-500 ŻO 4X1
Zapytaj o produkt
Napisz swoją opinię
