Sterowanie oświetleniem z wielu miejsc

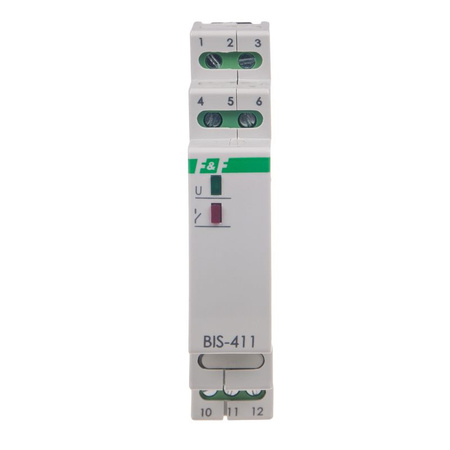

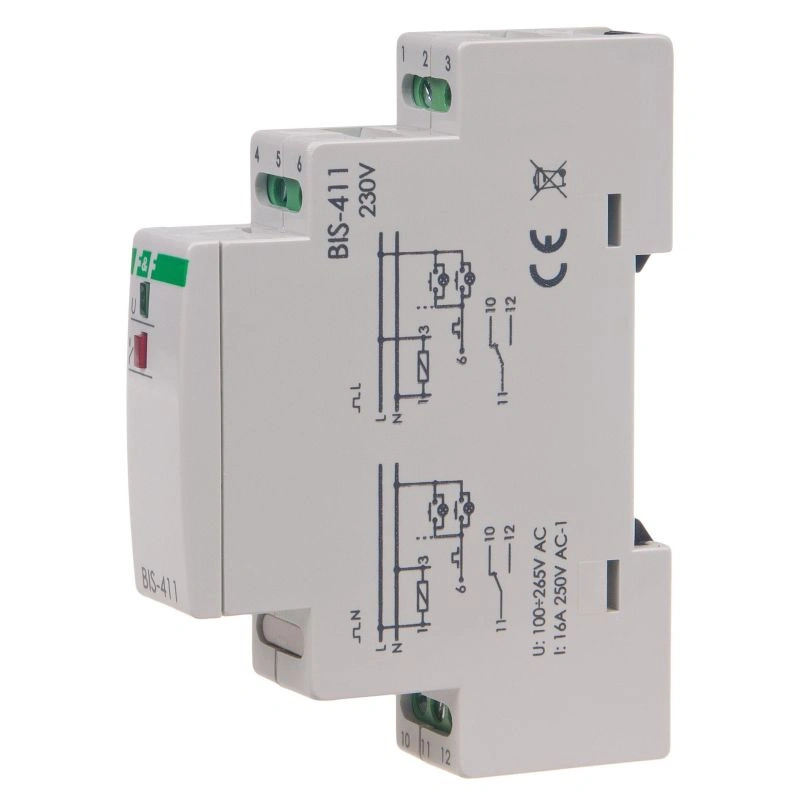

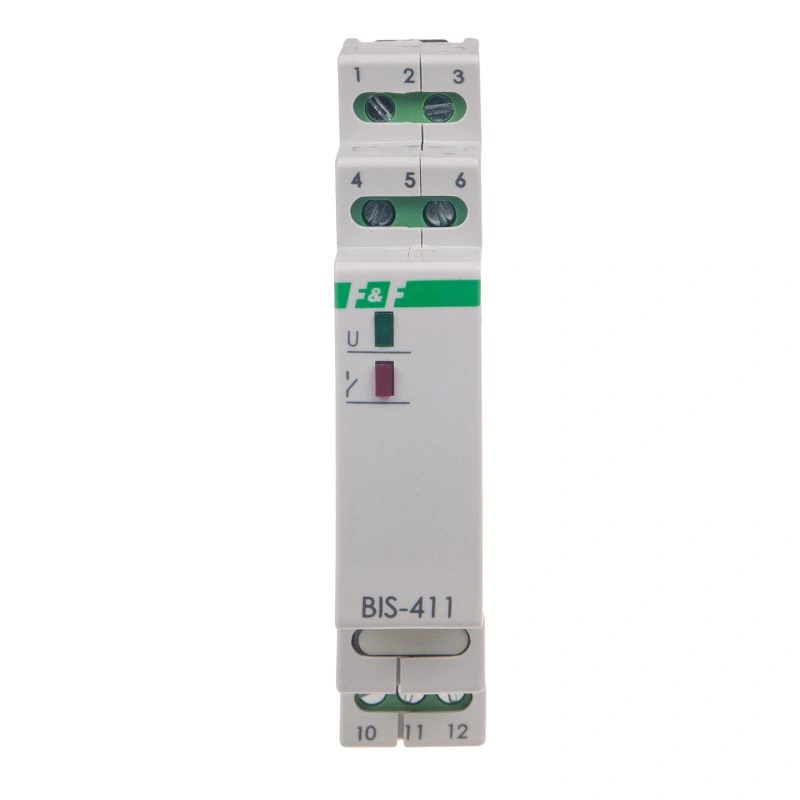

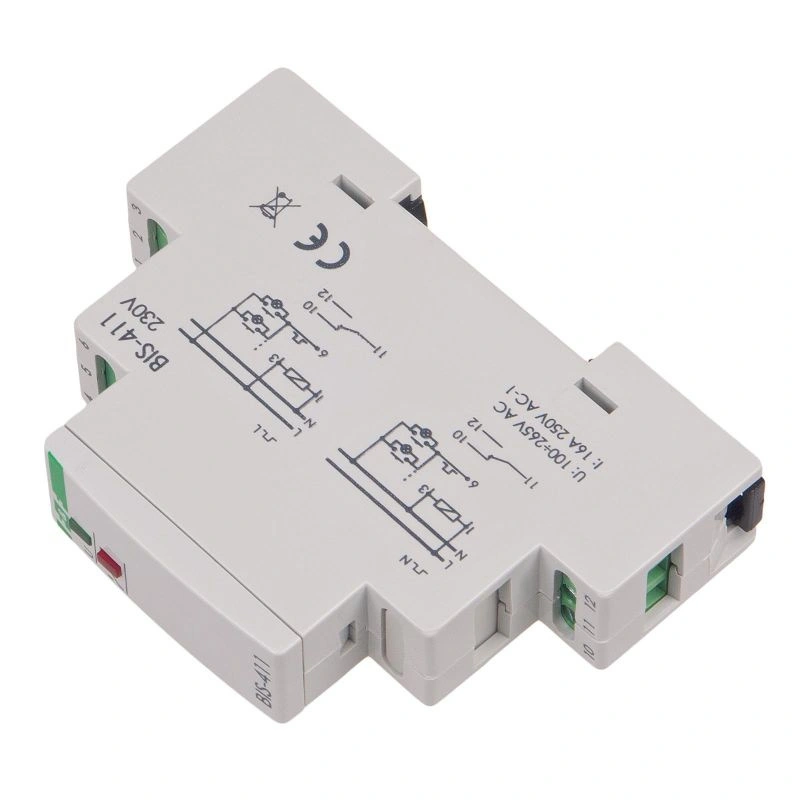

Przekaźnik bistabilny F&F BIS-411
Elektroniczny przekaźnik impulsowy umożliwiający załączanie i wyłączanie oświetlenia lub innego urządzenia z wielu punktów za pomocą równolegle połączonych przycisków chwilowych.
Najważniejsze cechy BIS-411
165–265 V AC
Zasilanie z instalacji sieciowej
16 A
Maksymalny prąd obciążenia AC-1
1 × NO/NC
Separowany styk przełączny
1 moduł
Montaż w rozdzielnicy
Jeden obwód – wiele punktów sterowania
Jak działa BIS-411?
Naciśnięcie dowolnego przycisku chwilowego podłączonego do przekaźnika powoduje zmianę stanu wyjścia. Pierwszy impuls załącza odbiornik, a następny go wyłącza.
Przyciski sterujące łączy się równolegle, dzięki czemu jeden obwód oświetleniowy może być obsługiwany z wielu miejsc bez stosowania klasycznego układu łączników schodowych i krzyżowych.
Przyciski podświetlane
BIS-411 współpracuje z przyciskami chwilowymi wyposażonymi w podświetlenie, jeżeli łączny prąd ich podświetlenia nie przekracza 5 mA.
Praktyczne możliwości
Wiele przycisków
Sterowanie jednym odbiornikiem z wielu równolegle połączonych punktów.
Prosta rozbudowa
Kolejny punkt sterowania można uzyskać przez dołączenie następnego przycisku chwilowego.
Montaż modułowy
Obudowa o szerokości jednego modułu pozwala na montaż urządzenia na szynie TH-35.
Stan po powrocie zasilania
Standardowy BIS-411 nie posiada pamięci pozycji styku. Po zaniku i ponownym pojawieniu się napięcia przekaźnik pozostaje w stanie wyłączenia.
Dane techniczne
| Indeks producenta | BIS-411 |
|---|---|
| EAN | 5908312594017 |
| Napięcie zasilania | 165–265 V AC |
| Funkcjonalność | Włącz/wyłącz |
| Liczba kanałów | 1 |
| Maksymalny prąd obciążenia | 16 A AC-1 |
| Element wykonawczy | Przekaźnik |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | Tak |
| Opóźnienie zadziałania | 0,1–0,2 s |
| Prąd impulsu sterującego | Poniżej 5 mA |
| Współpraca z przyciskami podświetlanymi | Tak, łączny prąd poniżej 5 mA |
| Pamięć stanu po zaniku zasilania | Nie |
| Odporność na prądy udarowe LED | Nie |
| Pobór mocy | 0,7 W |
| Przyłącze | Zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Temperatura pracy | od -25°C do +50°C |
| Wymiary | 1 moduł – 18 mm |
| Montaż | Szyna TH-35 |
| Stopień ochrony | IP20 |
