MOREK Złączka szynowa gwintowana OTL16 zacisk 1xAl/Cu 1,5-16mm² czerwona; MAA1016R10

Zacisk uniwersalny Morek OTL16 1x Al/Cu 1,5–16 mm² czerwony 1500V – MAA1016R10

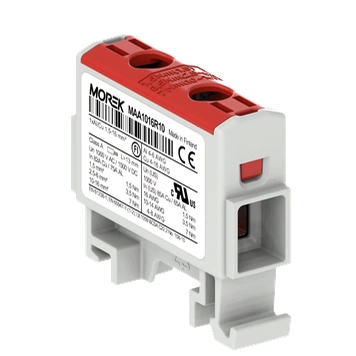

Morek OTL16 MAA1016R10 to 1-polowy uniwersalny zacisk przeznaczony do łączenia przewodów miedzianych i aluminiowych. Konstrukcja złącza umożliwia bezpośrednie podłączanie żył Cu oraz Al bez konieczności stosowania dodatkowych adapterów Cu/Al ani specjalnych końcówek bimetalicznych. Rozwiązanie może być stosowane w energetyce, przemyśle oraz instalacjach mieszkaniowych, wszędzie tam, gdzie wymagane jest trwałe i pewne połączenie przewodów o różnych materiałach żył.

Złącze zostało wykonane z wykorzystaniem specjalnej technologii ocynowania, a pasta kontaktowa jest nanoszona już na etapie produkcji. Dzięki temu miejsce styku elektrycznego jest dodatkowo zabezpieczone, a zacisk jest gotowy do użycia bez konieczności ręcznego nakładania pasty przed montażem. OTL16 obsługuje przewody linkowe, wielodrutowe oraz inne przewody mieszczące się w zakresie określonym przez producenta.

Model OTL16 posiada 2 otwory przyłączeniowe na jednym poziomie i jest przeznaczony do montażu na standardowej szynie DIN TH-35 mm. Prąd znamionowy wynosi 82 A, natomiast napięcie znamionowe sięga 1500 V. Obudowa wykonana jest z tworzywa termoplastycznego, a producent wskazuje zastosowanie materiału o klasie palności V0 zgodnie z UL94 dla serii OTL.

Seria OTL została przebadana zgodnie z wymaganiami IEC/EN 60947 oraz IEC/EN 61238-1:2003. Zaciski spełniają wymagania klasy zwarciowej A, co pozwala stosować je również w obwodach rozdziału mocy oraz jako główne zaciski zasilające w aplikacjach narażonych na przeciążenia i zwarcia. Dzięki uniwersalności materiałowej oraz szerokiemu zakresowi napięć zacisk OTL16 może stanowić praktyczne rozwiązanie w nowych instalacjach oraz podczas modernizacji istniejących układów.

Parametry techniczne

• Producent: Morek / Ampwise
• Seria: OTL, MAA1
• Typ: OTL16
• Kod produktu: MAA1016R10
• EAN: 4744397013767
• Klasyfikacja ETIM: EC000897
• Rodzaj: uniwersalny zacisk Al/Cu
• Liczba poziomów: 1
• Liczba zacisków na poziom: 2
• Przekrój przewodu linkowego bez tulejki: 1,5–10 mm²
• Przekrój przewodu linkowego z tulejką: 1,5–10 mm²
• Przekrój przewodu wielodrutowego: 1,5–16 mm²
• Prąd znamionowy In: 82 A
• Napięcie znamionowe: 1500 V
• Rodzaj połączenia: śrubowe
• Sposób montażu: szyna DIN TH-35 mm
• Materiał izolacyjny: tworzywo termoplastyczne
• Zakres temperatur pracy: -25 do +80°C
• Kolor: czerwony
• Wewnętrzne piętra zmostkowane: tak
• Wymagana płytka zamykająca: nie
• Wykonanie Ex-e: nie
• Szerokość: 13,5 mm
• Wysokość: 39,5 mm
• Głębokość: 45 mm
• Waga netto: 0,017 kg
• Klasa zwarciowa: A
• Normy: IEC/EN 60947, IEC/EN 61238-1:2003

Podsumowanie

Morek OTL16 MAA1016R10 to uniwersalny zacisk do przewodów aluminiowych i miedzianych, przystosowany do montażu na szynie DIN TH-35 mm. Fabrycznie naniesiona pasta kontaktowa, obsługa przewodów Al/Cu oraz klasa zwarciowa A sprawiają, że produkt może być stosowany zarówno w instalacjach rozdzielczych, jak i jako zacisk zasilający w wymagających układach niskiego napięcia.
