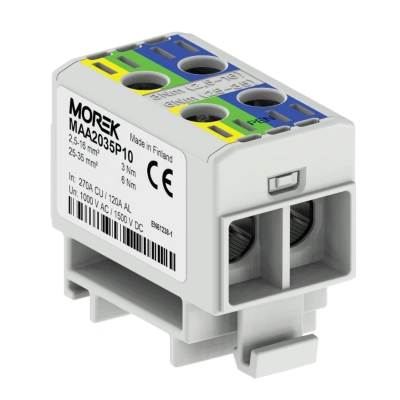

Zacisk uniwersalny Morek OTL-PEN 35-2 Al/Cu 2,5–35 mm² 1000V AC / 1500V DC – MAA2035P10
Morek OTL-PEN 35-2 MAA2035P10 to uniwersalny zacisk przeznaczony do wykonywania punktu rozdziału przewodu PEN na oddzielny przewód neutralny N oraz ochronny PE w instalacjach elektrycznych. Konstrukcja została opracowana z myślą o przejrzystym i uporządkowanym wykonaniu podziału PEN w rozdzielnicach oraz innych miejscach, w których realizowana jest konwersja układu sieciowego TN-C do TN-C-S.
Zacisk jest przystosowany do współpracy zarówno z przewodami aluminiowymi, jak i miedzianymi. Zakres przyłączanych przewodów dla tego wariantu wynosi 2,5–35 mm². Zastosowanie kolorystyki żółto-zielonej oraz niebieskiej ułatwia identyfikację funkcji poszczególnych torów oraz pozwala w czytelny sposób oznaczyć miejsce podziału przewodu PEN na PE i N.
Model OTL-PEN 35-2 może pracować przy napięciu znamionowym do 1000 V AC oraz 1500 V DC. Złącza z serii OTL-PEN posiadają klasę zwarciową A, dzięki czemu mogą być stosowane w wymagających instalacjach rozdzielczych. Producent deklaruje zgodność serii z normami EN 60947-7-1:2009 oraz EN 61238:2003.
Do montażu zacisku można wykorzystać mechanizm ClickSet™, umożliwiający szybkie mocowanie na szynie DIN. Alternatywnie możliwy jest także montaż śrubowy. Takie rozwiązanie zwiększa elastyczność instalacyjną i pozwala dopasować sposób zamocowania do konstrukcji konkretnej rozdzielnicy lub obudowy.
Parametry techniczne
- Producent: Morek / Ampwise
- Seria: OTL-PEN
- Typ: OTL-PEN 35-2
- Kod produktu: MAA2035P10
- EAN: 4744397042200
- Klasyfikacja ETIM: EC000897
- Rodzaj: uniwersalny zacisk PEN
- Przeznaczenie: podział przewodu PEN na N i PE
- Kompatybilność przewodów: aluminium i miedź – Al/Cu
- Zakres przekrojów przewodów: 2,5–35 mm²
- Napięcie znamionowe AC: do 1000 V AC
- Napięcie znamionowe DC: do 1500 V DC
- Klasa zwarciowa: A
- Kolor: żółto-zielony / niebieski
- Sposób montażu: szyna DIN ClickSet™ lub montaż śrubowy
- Normy: EN 60947-7-1:2009, EN 61238:2003
- Waga netto: 0,044 kg
- Szerokość: 27 mm
- Głębokość: 40 mm
- Długość: 47 mm
- Kod CN8: 85369010
Podsumowanie
Morek OTL-PEN 35-2 MAA2035P10 to uniwersalny zacisk Al/Cu przeznaczony do wykonywania punktu rozdziału przewodu PEN na przewody N i PE. Zakres 2,5–35 mm², napięcie pracy do 1000 V AC / 1500 V DC, klasa zwarciowa A oraz możliwość montażu na szynie DIN lub śrubowo sprawiają, że produkt jest przystosowany do profesjonalnych instalacji rozdzielczych.
