Kabel bezhalogenowy miedziany nierozprzestrzeniający płomienia N2XH-J 0,6/1kV 5x10 RE B2ca s1a d1 a1

Kabel bezhalogenowy miedziany NKT N2XH-J 0,6/1kV 5x10 RE B2ca-s1a,d1,a1

Kabel energetyczny N2XH-J 0,6/1kV 5x10 mm² przeznaczony jest do wykonywania stałych instalacji elektroenergetycznych wewnątrz budynków, szczególnie tam, gdzie wymagany jest podwyższony poziom bezpieczeństwa pożarowego. Dzięki konstrukcji bezhalogenowej przewód podczas spalania ogranicza emisję dymu oraz nie wydziela agresywnych gazów korozyjnych, co ma duże znaczenie w budynkach użyteczności publicznej, biurowcach, obiektach przemysłowych, szkołach, szpitalach, galeriach handlowych oraz innych miejscach o dużej koncentracji ludzi lub urządzeń elektronicznych.

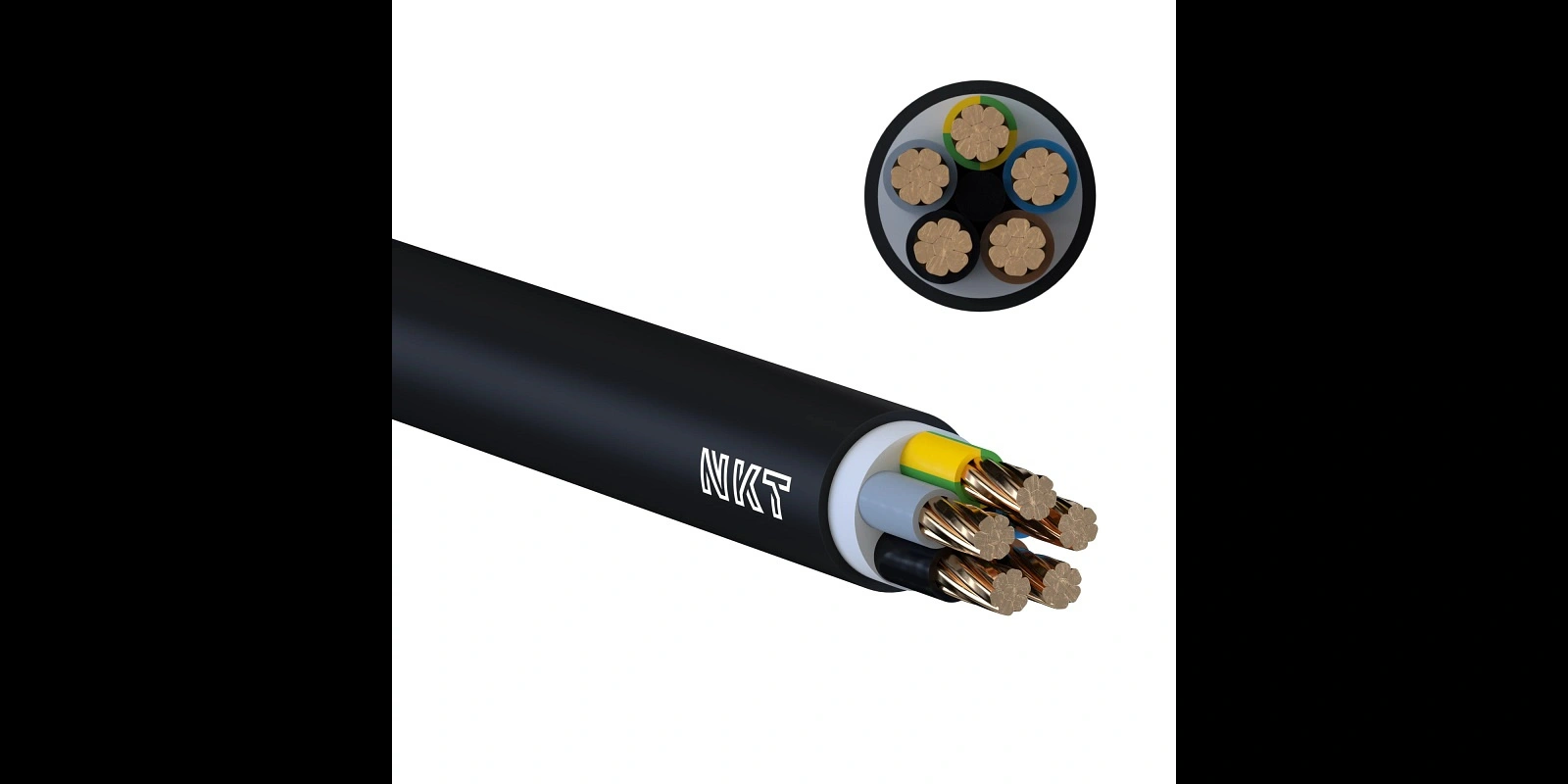

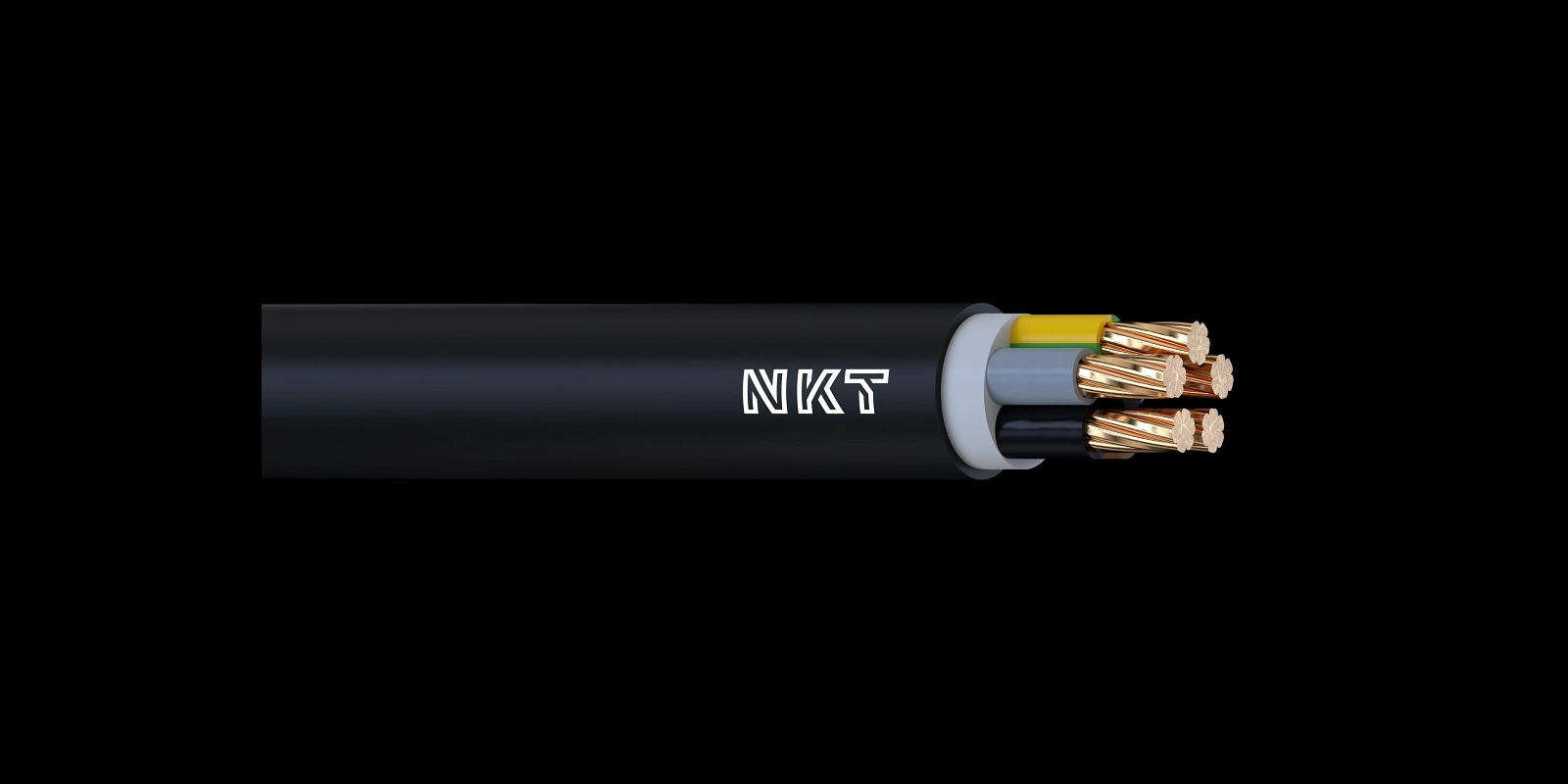

Przewód posiada pięć jednodrutowych żył miedzianych klasy RE o przekroju 10 mm². Izolacja żył została wykonana z usieciowanego tworzywa bezhalogenowego, natomiast wypełnienie oraz powłoka zewnętrzna z materiałów HFFR, czyli trudnopalnych tworzyw bezhalogenowych. Taka konstrukcja zapewnia wysoką trwałość, dobre właściwości elektryczne oraz zwiększone bezpieczeństwo eksploatacyjne. Kabel może być układany na tynku, pod tynkiem, w kanałach instalacyjnych, na odpowiednich konstrukcjach wsporczych oraz bezpośrednio w betonie.

Klasa reakcji na ogień B2ca-s1a,d1,a1 potwierdza bardzo dobre parametry w zakresie odporności ogniowej, niskiej emisji dymu, ograniczonego powstawania płonących kropel oraz niskiej kwasowości gazów. Kabel spełnia wymagania norm PN-HD 604 oraz VDE 0276-604, a także norm dotyczących nierozprzestrzeniania płomienia IEC 60332-1-2 i IEC 60332-3C. Zgodność z wymaganiami IEC 61034 oraz IEC 60754-2 potwierdza odpowiednio ograniczoną gęstość dymu i niską korozyjność gazów emitowanych podczas spalania.

Model 5x10 RE charakteryzuje się średnicą zewnętrzną około 16 mm oraz orientacyjną masą 664 kg/km. Obciążalność prądowa przewodu ułożonego w powietrzu wynosi 74 A, a dopuszczalna siła ciągnięcia podczas instalacji to 2500 N. Dopuszczalna temperatura pracy żyły wynosi do +90°C, natomiast w warunkach zwarcia może krótkotrwale osiągnąć +250°C. Minimalny promień gięcia wynosi 12-krotność średnicy kabla, co należy uwzględnić podczas projektowania i wykonywania trasy kablowej.

Parametry techniczne

• Producent: NKT
• Typ kabla: N2XH-J
• Liczba żył: 5
• Przekrój żył: 10 mm²
• Materiał żył: miedź
• Budowa żyły: RE (jednodrutowa)
• Napięcie znamionowe: 0,6/1 kV
• Napięcie próby: 4 kV
• Klasa CPR: B2ca-s1a,d1,a1
• Izolacja żył: usieciowane tworzywo bezhalogenowe
• Powłoka zewnętrzna: HFFR bezhalogenowa
• Kolor powłoki: czarny
• Średnica zewnętrzna: ok. 16 mm
• Masa kabla: ok. 664 kg/km
• Obciążalność prądowa w powietrzu: 74 A
• Maksymalna rezystancja żyły w temperaturze 20°C: 1,83 Ω/km
• Prąd zwarciowy 1-sekundowy: 1,43 kA
• Dopuszczalna siła ciągnięcia podczas instalacji: 2500 N
• Temperatura pracy: od -30°C do +90°C
• Temperatura zwarcia żyły: +250°C
• Minimalna temperatura układania: -5°C
• Minimalna temperatura przechowywania: -30°C
• Minimalny promień gięcia: 12 x średnica kabla
• Odporność na rozprzestrzenianie płomienia: IEC 60332-1-2, IEC 60332-3C
• Gęstość dymu podczas pożaru: IEC 61034
• Korozyjność gazów spalania: IEC 60754-2
• Integralność izolacji w warunkach pożaru FE180: nie
• Zachowanie funkcji kabla w warunkach pożaru E30: nie
• Odporność na promieniowanie UV: nie
• Certyfikat: VDE
• Zgodność z RoHS: tak
• Zgodność z REACH: tak

Podsumowanie

NKT N2XH-J 0,6/1kV 5x10 RE to bezhalogenowy kabel energetyczny przeznaczony do stałych instalacji niskiego napięcia w budynkach o podwyższonych wymaganiach bezpieczeństwa pożarowego. Miedziane żyły, klasa CPR B2ca-s1a,d1,a1, niska emisja dymu oraz brak agresywnych gazów korozyjnych sprawiają, że przewód stanowi odpowiednie rozwiązanie do nowoczesnych instalacji zasilających w obiektach mieszkalnych, komercyjnych i przemysłowych.
