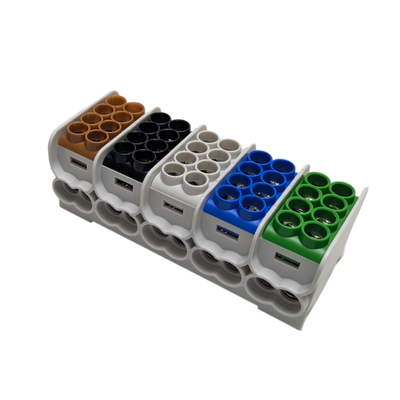

Blok dystrybucyjny - rozdzielczy HLAK 25 5P czarny, szary, brązowy, niebieski, zielony 2xAl/Cu 25mm²+16mm² 1000V AC/1500V DC

Blok rozdzielczy Morek HLAK 25 5P 2x Al/Cu 25 mm² + 16 mm² 1000V AC / 1500V DC – MAG5251CSX

Morek HLAK 25 5P MAG5251CSX to 5-polowy blok rozdzielczy przeznaczony do bezpiecznego i uporządkowanego rozdziału energii elektrycznej w instalacjach niskiego napięcia. Produkt może być stosowany między innymi w instalacjach przemysłowych, fotowoltaicznych, systemach elektromobilności oraz automatyce. Konstrukcja została opracowana z myślą o kompaktowym montażu oraz współpracy zarówno z przewodami miedzianymi, jak i aluminiowymi.

Blok HLAK jest przystosowany do pracy z napięciem do 1000 V AC oraz 1500 V DC, a jego prąd znamionowy wynosi 100 A. Obsługa przewodów Al/Cu zwiększa uniwersalność zastosowania i pozwala wykorzystać jeden typ bloku w instalacjach, w których występują różne materiały żył przewodów. Model MAG5251CSX posiada konfigurację 5-polową i jest przeznaczony do przewodów o przekrojach do 25 mm² oraz 16 mm², zgodnie z oznaczeniem producenta.

Korpus elementów przewodzących wykonano z mosiądzu niklowanego, natomiast śruby ze stali niklowanej. Obudowa została wykonana z poliamidu PA66 o klasie palności UL94 V0, co zapewnia wysoką odporność materiału na zapłon i rozprzestrzenianie płomienia. Zastosowane materiały zostały dobrane z myślą o trwałości mechanicznej oraz stabilnych parametrach podczas eksploatacji.

Blok może być montowany na szynie DIN lub bezpośrednio za pomocą śrub, co ułatwia dopasowanie sposobu instalacji do konstrukcji rozdzielnicy. Kompaktowe wymiary pozwalają efektywnie wykorzystać przestrzeń wewnątrz obudowy oraz uporządkować prowadzenie przewodów. Poszczególne pola oznaczono kolorami: brązowym, czarnym, szarym, niebieskim i zielonym, co ułatwia identyfikację torów w instalacji.

Parametry techniczne

• Producent: Morek / Ampwise
• Seria: HLAK
• Kod produktu: MAG5251CSX
• EAN: 4744397042088
• Klasyfikacja ETIM: EC000276
• Rodzaj: blok rozdzielczy
• Liczba biegunów: 5P
• Kompatybilność przewodów: aluminium i miedź – Al/Cu
• Zakres przyłączeń: 2 × Al/Cu 25 mm² + 16 mm²
• Prąd znamionowy: 100 A
• Napięcie znamionowe AC: do 1000 V AC
• Napięcie znamionowe DC: do 1500 V DC
• Sposób montażu: szyna DIN lub montaż śrubowy
• Materiał korpusu: mosiądz niklowany
• Materiał śrub: stal niklowana
• Materiał obudowy: poliamid PA66
• Klasa palności: UL94 V0
• Kolory torów: brązowy, czarny, szary, niebieski, zielony
• Szerokość: 99 mm
• Wysokość / głębokość konstrukcyjna: 39 mm
• Długość: 42 mm
• Waga netto: 0,314 kg
• Kod CN8: 85369010

Podsumowanie

Morek HLAK 25 5P MAG5251CSX to kompaktowy 5-polowy blok rozdzielczy do przewodów aluminiowych i miedzianych, przeznaczony do pracy z napięciem do 1000 V AC lub 1500 V DC oraz prądem znamionowym 100 A. Możliwość montażu na szynie DIN lub za pomocą śrub, obudowa z PA66 w klasie palności UL94 V0 oraz niklowane elementy przewodzące sprawiają, że produkt dobrze nadaje się do profesjonalnych instalacji rozdzielczych, przemysłowych, PV, EV i automatyki.
