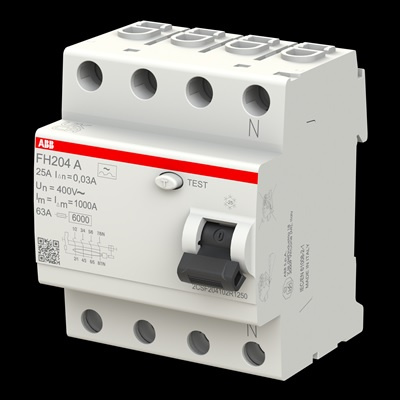

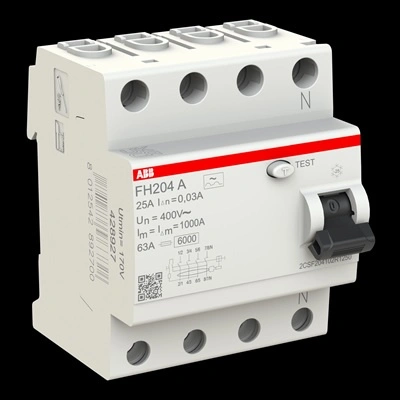

ABB Wyłącznik różnicowo-prądowy FH204-A-63/0,03; 4-polowy; typ A; I=63A; In= 30mA

Wyłącznik różnicowoprądowy ABB FH204 A-63/0.03 4P 63A 30mA typ A

ABB FH204 A-63/0.03 to czterobiegunowy wyłącznik różnicowoprądowy z serii FH200, przeznaczony do ochrony osób oraz instalacji elektrycznych przed skutkami prądów upływowych do ziemi. Aparat o prądzie znamionowym 63 A i czułości 30 mA stosowany jest w instalacjach niskiego napięcia, w których wymagana jest ochrona przeciwporażeniowa oraz szybkie odłączenie obwodu w przypadku pojawienia się prądu różnicowego.

Model FH204 A-63/0.03 jest wyłącznikiem różnicowoprądowym typu A. Oznacza to, że reaguje na sinusoidalne prądy różnicowe przemienne oraz pulsujące prądy różnicowe stałe. Dzięki temu jest odpowiednim rozwiązaniem do nowoczesnych instalacji, w których pracują odbiorniki elektroniczne, zasilacze impulsowe, oświetlenie LED, sprzęt AGD, sterowniki oraz inne urządzenia mogące generować prądy upływowe o przebiegu innym niż czysto sinusoidalny.

Różnicówka 4P do instalacji trójfazowych

Wyłącznik ABB FH204 A-63/0.03 ma cztery bieguny i jest przeznaczony do pracy w instalacjach trójfazowych. Montaż na standardowej szynie DIN umożliwia łatwe zastosowanie aparatu w rozdzielnicach elektrycznych budynków mieszkalnych, lokali użytkowych oraz małych obiektów komercyjnych.

Aparat pracuje z napięciem znamionowym 230/400 V AC i częstotliwością 50 Hz. Charakterystyka działania bezzwłocznego zapewnia natychmiastową reakcję po wykryciu prądu różnicowego przekraczającego wartość zadziałania. Szerokość 4 modułów pozwala na standardowy montaż w rozdzielnicy wraz z innymi aparatami zabezpieczającymi.

Najważniejsze cechy ABB FH204 A-63/0.03

• wyłącznik różnicowoprądowy RCCB z serii ABB FH200,
• typ prądu różnicowego: A,
• liczba biegunów: 4P,
• prąd znamionowy: 63 A,
• znamionowy prąd różnicowy: 30 mA,
• napięcie znamionowe: 230/400 V AC,
• częstotliwość znamionowa: 50 Hz,
• charakterystyka działania: bezzwłoczna,
• montaż na szynie DIN,
• szerokość: 4 moduły,
• pozycja zacisku neutralnego: po prawej stronie,
• stopień ochrony: IP2X,
• norma: IEC/EN 61008.

Zastosowanie wyłącznika różnicowoprądowego ABB FH204 A-63/0.03

Wyłącznik różnicowoprądowy ABB FH204 A-63/0.03 może być stosowany jako element ochrony przeciwporażeniowej w instalacjach trójfazowych. Czułość 30 mA pozwala wykorzystać go w obwodach, w których wymagana jest ochrona użytkowników przed skutkami porażenia prądem elektrycznym w przypadku uszkodzenia izolacji lub pojawienia się prądu upływowego.

Różnicówka 4P typu A sprawdzi się w rozdzielnicach budynków mieszkalnych, obiektów usługowych i instalacji użytkowych, szczególnie tam, gdzie pracują urządzenia wyposażone w elektronikę sterującą, zasilacze impulsowe lub układy prostownicze. W porównaniu z typem AC, typ A jest bardziej uniwersalnym wyborem do współczesnych instalacji elektrycznych.

Parametry techniczne

• Producent: ABB
• Seria: FH200
• Typ produktu: FH204 A-63/0.03
• Numer katalogowy ABB: 2CSF204102R1630
• EAN: 8012542892908
• Rodzaj aparatu: wyłącznik różnicowoprądowy RCCB
• Liczba biegunów: 4P
• Typ prądu różnicowego: A
• Prąd znamionowy In: 63 A
• Znamionowy prąd różnicowy: 30 mA
• Napięcie znamionowe: 230/400 V AC
• Napięcie pracy wg IEC 60898-1: 400 V
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Znamionowy warunkowy prąd zwarciowy Inc: 6 kA
• Maksymalny prąd udarowy: 0,25 kA
• Częstotliwość znamionowa: 50 Hz
• Straty mocy: 17,6 W
• Trwałość elektryczna: 10000 cykli
• Trwałość mechaniczna: 20000 cykli
• Liczba modułów: 4
• Montaż: szyna DIN
• Stopień ochrony: IP2X
• Temperatura pracy: od -5 do 40°C
• Stopień zanieczyszczenia: 2
• Kolor: szary, RAL 7035
• Szerokość: 70 mm
• Wysokość: 85 mm
• Głębokość: 69 mm
• Waga netto: 380 g
• Opakowanie: 1 szt.
• Waga brutto opakowania: 0,415 kg
• Norma: IEC/EN 61008

Podsumowanie

ABB FH204 A-63/0.03 to czterobiegunowy wyłącznik różnicowoprądowy 63 A, 30 mA, typ A, przeznaczony do montażu na szynie DIN. Aparat zapewnia ochronę przed prądami upływowymi w instalacjach trójfazowych i jest odpowiednim wyborem do nowoczesnych rozdzielnic, w których pracują zarówno klasyczne odbiorniki, jak i urządzenia elektroniczne. Seria FH200 łączy standardowe wykonanie modułowe z parametrami wymaganymi w typowych instalacjach mieszkaniowych i użytkowych.
