ABB Wyłącznik różnicowo-prądowy FH204-A-25/0,03; 4-polowy; typ A; I=25A; In= 30mA

Wyłącznik różnicowoprądowy ABB FH204 A-25/0.03 4P 25A 30mA typ A

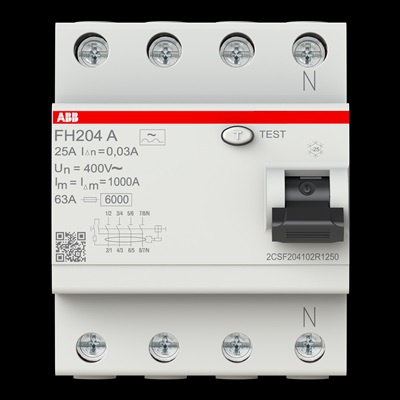

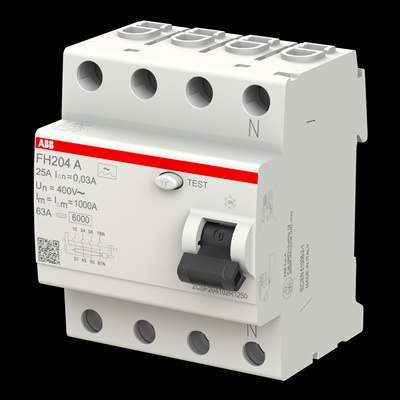

ABB FH204 A-25/0.03 to czterobiegunowy wyłącznik różnicowoprądowy z serii FH200, przeznaczony do ochrony osób oraz instalacji elektrycznych przed skutkami prądów upływowych do ziemi. Aparat o prądzie znamionowym 25 A i czułości 30 mA sprawdzi się w instalacjach niskiego napięcia, w których wymagana jest szybka reakcja na prąd różnicowy oraz zwiększenie poziomu bezpieczeństwa użytkowania instalacji.

Model FH204 A-25/0.03 jest wyłącznikiem różnicowoprądowym typu A, co oznacza, że reaguje na prądy różnicowe sinusoidalne przemienne oraz pulsujące prądy stałe. Dzięki temu znajduje zastosowanie w nowoczesnych instalacjach domowych, mieszkaniowych i użytkowych, gdzie oprócz klasycznych odbiorników mogą pracować również urządzenia elektroniczne wyposażone w układy prostownicze.

Różnicówka 4P do instalacji trójfazowych

Wyłącznik ABB FH204 A-25/0.03 ma cztery bieguny i jest przeznaczony do montażu w instalacjach trójfazowych. Konstrukcja modułowa umożliwia montaż na standardowej szynie DIN w rozdzielnicy elektrycznej. Szerokość urządzenia wynosi 4 moduły, dzięki czemu aparat można wygodnie zastosować w typowych układach zabezpieczeń.

Urządzenie pracuje z napięciem znamionowym 230/400 V AC i częstotliwością 50 Hz. Wyłącznik ma charakterystykę działania bezzwłoczną, dlatego reaguje natychmiastowo po wykryciu prądu różnicowego przekraczającego wartość zadziałania. Seria FH200 została zaprojektowana z myślą o standardowych zastosowaniach instalacyjnych, szczególnie w obiektach mieszkalnych i podobnych instalacjach użytkowych.

Najważniejsze cechy ABB FH204 A-25/0.03

• wyłącznik różnicowoprądowy RCCB z serii ABB FH200,
• typ prądu różnicowego: A,
• liczba biegunów: 4P,
• prąd znamionowy: 25 A,
• znamionowy prąd różnicowy: 30 mA,
• napięcie znamionowe: 230/400 V AC,
• częstotliwość znamionowa: 50 Hz,
• charakterystyka działania: bezzwłoczna,
• montaż na szynie DIN,
• szerokość: 4 moduły,
• pozycja zacisku neutralnego: po prawej stronie,
• stopień ochrony: IP2X,
• norma: IEC/EN 61008.

Zastosowanie wyłącznika różnicowoprądowego ABB FH204 A-25/0.03

Wyłącznik różnicowoprądowy ABB FH204 A-25/0.03 może być stosowany jako element ochrony przeciwporażeniowej i ochrony instalacji w rozdzielnicach elektrycznych. Dzięki czułości 30 mA nadaje się do obwodów, w których wymagane jest zabezpieczenie użytkowników przed skutkami porażenia prądem elektrycznym w przypadku uszkodzenia izolacji lub pojawienia się prądu upływowego.

Różnicówka 4P typu A znajduje zastosowanie między innymi w instalacjach trójfazowych budynków mieszkalnych, lokali usługowych, małych obiektów komercyjnych oraz w rozdzielnicach, w których pracują odbiorniki jednofazowe i trójfazowe. Typ A jest szczególnie istotny tam, gdzie w instalacji mogą występować urządzenia z elektroniką sterującą, zasilaczami impulsowymi lub układami prostowniczymi.

Parametry techniczne

• Producent: ABB
• Seria: FH200
• Typ produktu: FH204 A-25/0.03
• Numer katalogowy ABB: 2CSF204102R1250
• EAN: 8012542892700
• Rodzaj aparatu: wyłącznik różnicowoprądowy RCCB
• Liczba biegunów: 4P
• Typ prądu różnicowego: A
• Prąd znamionowy In: 25 A
• Znamionowy prąd różnicowy: 30 mA
• Napięcie znamionowe: 230/400 V AC
• Napięcie pracy wg IEC 60898-1: 400 V
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4 kV
• Znamionowy warunkowy prąd zwarciowy Inc: 6 kA
• Częstotliwość znamionowa: 50 Hz
• Trwałość elektryczna: 10000 cykli
• Trwałość mechaniczna: 20000 cykli
• Liczba modułów: 4
• Montaż: szyna DIN
• Stopień ochrony: IP2X
• Temperatura pracy: od -5 do 40°C
• Kolor: szary, RAL 7035
• Szerokość: 70 mm
• Wysokość: 85 mm
• Głębokość: 69 mm
• Waga netto: 380 g
• Norma: IEC/EN 61008

Podsumowanie

ABB FH204 A-25/0.03 to czterobiegunowy wyłącznik różnicowoprądowy 25 A, 30 mA, typ A, przeznaczony do montażu na szynie DIN w rozdzielnicach elektrycznych. Aparat zapewnia ochronę przed prądami upływowymi i wspiera bezpieczeństwo użytkowania instalacji trójfazowych. Dzięki kompaktowej budowie, zgodności z normą IEC/EN 61008 oraz parametrom odpowiednim dla standardowych instalacji, stanowi praktyczny wybór do zastosowań mieszkaniowych i użytkowych.
