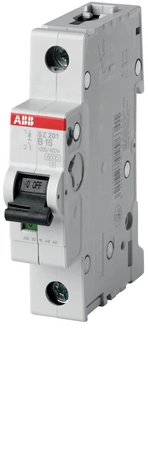

ABB Wyłącznik nadmiarowo-prądowy serii SZ 1-polowy B 16A 6kA SZ201-B16

ABB SZ201-B16 to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce wyzwalania B. Aparat zabezpiecza instalację elektryczną przed skutkami przeciążeń oraz zwarć. Znamionowa zdolność zwarciowa 6 kA pozwala stosować go w instalacjach mieszkaniowych, komercyjnych i podobnych obiektach.

Wyłącznik należy do serii ABB System pro M compact SZ200. Zajmuje jeden moduł w rozdzielnicy i jest przeznaczony do montażu na standardowej szynie DIN TH35. Możliwość podłączenia zasilania od góry lub od dołu ułatwia dopasowanie aparatu do konstrukcji rozdzielnicy.

Najważniejsze cechy wyłącznika ABB SZ201-B16

• prąd znamionowy: 16 A,
• charakterystyka wyzwalania: B,
• liczba biegunów: 1P,
• znamionowa zdolność zwarciowa: 6 kA,
• napięcie znamionowe: 230/400 V AC,
• ochrona przed przeciążeniem i zwarciem,
• klasa ograniczania energii: 3,
• wskaźnik położenia styku ON/OFF,
• możliwość podłączenia zasilania z dowolnej strony,
• montaż na szynie DIN TH35,
• szerokość jednego modułu: 17,5 mm,
• zgodność z normą EN 60898-1.

Charakterystyka B – przeznaczenie

Charakterystyka wyzwalania B jest przeznaczona przede wszystkim do zabezpieczania obwodów o niewielkich prądach rozruchowych. Wyłącznik może być stosowany między innymi w obwodach oświetleniowych, gniazdach elektrycznych oraz typowych instalacjach odbiorczych w budynkach mieszkalnych i komercyjnych.

Parametry techniczne

• Producent: ABB
• Seria: System pro M compact SZ200
• Typ: SZ201-B16
• Kod zamówieniowy: 2CDS251025R1165
• Numer EAN: 4016779996341
• Rodzaj aparatu: wyłącznik nadprądowy
• Liczba biegunów: 1P
• Liczba zabezpieczonych biegunów: 1
• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: B
• Napięcie znamionowe pracy: 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie znamionowe izolacji Ui: 440 V
• Napięcie udarowe wytrzymywane Uimp: 4 kV
• Klasa ograniczania energii: 3
• Straty mocy: 2,5 W na biegun
• Trwałość elektryczna: 20 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Funkcja izolacyjna: tak
• Typ zacisków: zaciski śrubowe
• Maksymalny przekrój przewodu sztywnego: 35 mm²
• Maksymalny przekrój przewodu elastycznego: 25 mm²
• Moment dokręcania: 2,8 Nm
• Długość odizolowania przewodu: 12,5 mm
• Stopień ochrony aparatu: IP20
• Stopień ochrony w obudowie z osłoną: IP40
• Temperatura pracy: od -25 do +55°C
• Szerokość: 17,5 mm
• Wysokość: 85 mm
• Głębokość: 69 mm
• Montaż: szyna DIN TH35-7,5 lub TH35-15
• Norma: EN 60898-1

Zastosowanie

Wyłącznik nadprądowy ABB SZ201-B16 może być wykorzystywany do zabezpieczania jednofazowych obwodów elektrycznych w rozdzielnicach domowych, mieszkaniowych oraz komercyjnych. Kompaktowa konstrukcja, czytelne oznaczenie położenia styku i możliwość współpracy z akcesoriami ABB ułatwiają projektowanie oraz późniejszą rozbudowę instalacji.
