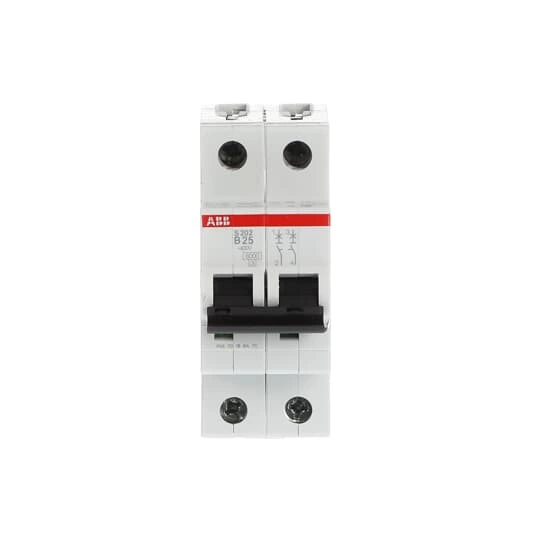

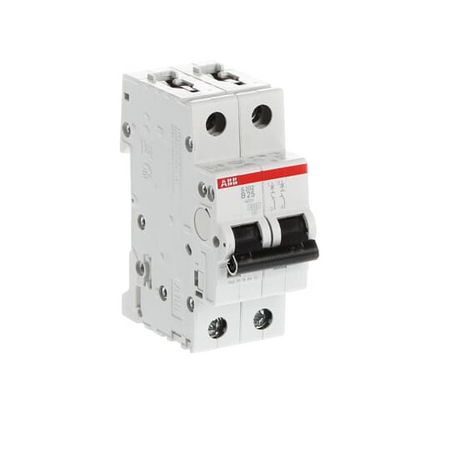

ABB Wyłącznik nadmiarowo-prądowy serii STANDARD 2-polowy B 25A 6kA S202-B25
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
Miniaturowe wyłączniki automatyczne z serii System pro M compact S200 to urządzenia służące do ograniczania prądu. Posiadają dwa mechanizmy wyzwalania: opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem oraz elektromechaniczny mechanizm wyzwalania do ochrony przed zwarciem. Dostępne są w różnych charakterystykach (B, C, D, K, Z), konfiguracjach (1P, 1P+N, 2P, 3P, 3P+N, 4P), zdolnościach wyłączania (do 6 kA przy 230/400 V AC) i prądach znamionowych (do 63A).
Te wyłączniki nadmiarowoprądowe spełniają normy IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, co umożliwia ich zastosowanie w różnych obszarach, w tym mieszkaniowych, komercyjnych i przemysłowych. Dodatkowo, dolny styk pomocniczy można zamontować na S200, co pozwala zaoszczędzić 50% miejsca.
Podstawowe parametry techniczne wyłączników S200 to:
- Charakterystyka wyzwalania: B
- Znamionowe napięcie robocze: 400 V AC (wg. IEC 60898-1), 440 V AC (wg. IEC 60947-2)
- Znamionowe napięcie izolacji: 440 V
- Znamionowe napięcie udarowe wytrzymywane: 4 kV na 2000 m, 5 kV na poziomie morza, 6,2 kV
- Prąd znamionowy (In): 25 A
- Znamionowa zdolność zwarciowa: 6 kA (AC i DC), 6 kA przy 400 V AC
- Znamionowa graniczna zdolność wyłączania zwarciowego (Icu): 10 kA (125 V DC), 20 kA (230 V AC), 10 kA (400 V AC), 10 kA (440 V AC), 20 kA (48 V DC)
- Znamionowy warunkowy prąd zwarciowy (Inc): 20 kA (230 V), 20 kA (400 V)
- Znamionowa robocza zdolność wyłączania zwarciowego (Ics): 15 kA (230 V AC), 7,5 kA (400 V AC), 7,5 kA (440 V AC)
- Częstotliwość: 50 Hz
- Utrata mocy: 6,4 W w znamionowych warunkach pracy na biegun, 3,2 W
- Klasa ograniczenia energii: 3
- Wytrzymałość elektryczna: Cykl 20000 AC
- Wytrzymałość mechaniczna: 20000 cykli
- Liczba słupów: 2
- Liczba chronionych biegunów: 2
- Kategoria przepięć: III
- Moment dokręcania: 2,8 N·m
- Typ mocowania: Szyna DIN
- Typ zacisku śrubowego: Bezpieczny dwukierunkowy terminal do podnoszenia cylindrów
Te wyłączniki automatyczne System pro M compact S200 stanowią zaawansowane i niezawodne rozwiązanie do ochrony instalacji przed przeciążeniami i zwarciem. Dzięki różnorodnym parametrom są dostosowane do wielu zastosowań w różnych środowiskach.
