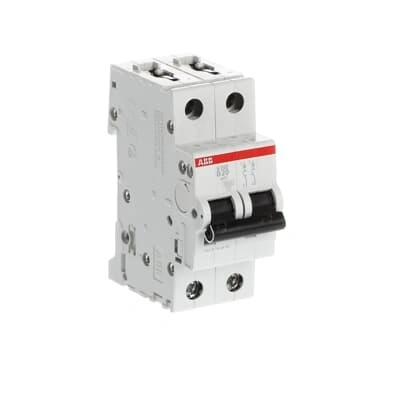

ABB Wyłącznik nadmiarowo-prądowy serii STANDARD 2-polowy B 20A 6kA S202-B20
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
ABB S202-B20 to dwubiegunowy wyłącznik nadprądowy o prądzie znamionowym 20 A i charakterystyce wyzwalania B. Aparat służy do ochrony instalacji elektrycznej przed skutkami przeciążeń oraz zwarć. Jednoczesne rozłączanie dwóch biegunów pozwala stosować go między innymi w jednofazowych obwodach wymagających odłączenia przewodu fazowego i neutralnego.
Wyłącznik należy do serii ABB System pro M compact S200. Ma termiczny mechanizm wyzwalający zapewniający ochronę przeciążeniową oraz elektromagnetyczny mechanizm odpowiadający za szybkie zadziałanie podczas zwarcia. Znamionowa zdolność zwarciowa 6 kA według IEC/EN 60898-1 umożliwia wykorzystanie aparatu w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
Najważniejsze cechy wyłącznika ABB S202-B20
- prąd znamionowy: 20 A,
- charakterystyka wyzwalania: B,
- liczba biegunów: 2P,
- jednoczesne zabezpieczenie dwóch biegunów,
- znamionowa zdolność zwarciowa: 6 kA,
- ochrona przed przeciążeniami i zwarciami,
- klasa ograniczania energii: 3,
- czytelny wskaźnik położenia styków: czerwony ON i zielony OFF,
- możliwość podłączenia zasilania od góry lub od dołu,
- możliwość rozbudowy za pomocą akcesoriów ABB,
- montaż na standardowej szynie DIN TH35,
- szerokość dwóch modułów: 35 mm.
Charakterystyka wyzwalania B
Charakterystyka B jest przeznaczona przede wszystkim do zabezpieczania obwodów z odbiornikami generującymi niewielkie prądy rozruchowe. Wyłącznik może być wykorzystywany między innymi w obwodach oświetleniowych, gniazdach elektrycznych oraz typowych instalacjach odbiorczych.
Parametry techniczne
- Producent: ABB
- Seria: System pro M compact S200
- Typ: S202-B20
- Kod zamówieniowy: 2CDS252001R0205
- Numer EAN: 4016779467001
- Rodzaj aparatu: wyłącznik nadprądowy
- Liczba biegunów: 2P
- Liczba zabezpieczonych biegunów: 2
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B
- Znamionowe napięcie pracy według IEC/EN 60898-1: 400 V AC
- Znamionowe napięcie pracy według IEC/EN 60947-2: 440 V AC
- Rodzaj napięcia: AC/DC
- Częstotliwość znamionowa: 50/60 Hz
- Znamionowa zdolność zwarciowa: 6 kA AC/DC
- Prąd wyłączalny zwarciowy graniczny Icu: 20 kA przy 230 V AC, 10 kA przy 400/440 V AC
- Prąd wyłączalny zwarciowy eksploatacyjny Ics: 15 kA przy 230 V AC, 7,5 kA przy 400/440 V AC
- Napięcie znamionowe izolacji Ui: 440 V
- Napięcie udarowe wytrzymywane Uimp: 4 kV
- Klasa ograniczania energii: 3
- Straty mocy: 5 W, po 2,5 W na biegun
- Trwałość elektryczna: 20 000 cykli
- Trwałość mechaniczna: 20 000 cykli
- Typ zacisków: zaciski śrubowe
- Maksymalny przekrój przewodu sztywnego: 35 mm²
- Maksymalny przekrój przewodu elastycznego: 25 mm²
- Moment dokręcania zacisków: 2,8 Nm
- Długość odizolowania przewodu: 12,5 mm
- Stopień ochrony aparatu: IP20
- Stopień ochrony w obudowie z osłoną: IP40
- Temperatura pracy: od -25 do +55°C
- Szerokość: 35 mm
- Wysokość: 88 mm
- Głębokość: 69 mm
- Masa netto: 0,23 kg
- Montaż: szyna DIN TH35-7,5 lub TH35-15
- Normy: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
Zastosowanie
Dwubiegunowy wyłącznik nadprądowy ABB S202-B20 jest przeznaczony do zabezpieczania obwodów elektrycznych w budynkach mieszkalnych, obiektach komercyjnych oraz instalacjach przemysłowych. Może być stosowany w rozdzielnicach, w których wymagane jest jednoczesne rozłączanie i zabezpieczanie dwóch przewodów obwodu.
Podsumowanie
ABB S202-B20 łączy dwubiegunową konstrukcję, charakterystykę B, prąd znamionowy 20 A oraz zdolność zwarciową 6 kA. Kompaktowa budowa, dwukolorowy wskaźnik położenia styków i możliwość współpracy z akcesoriami serii S200 ułatwiają montaż, obsługę oraz rozbudowę rozdzielnicy.
