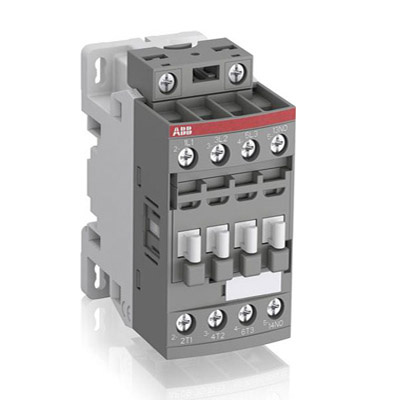

ABB Stycznik AF16-30-10-11 Moc znamionowa: 7,5kW Napięcie cewki: 24-60V AC/DC 1SBL177001R1110
Kod producenta: 1SBL177001R1110
Kod EAN: 3471523110618
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
ABB AF16-30-10-11 - Stycznik
Moc znamionowa: 7,5kW Napięcie cewki: 24-60V AC/DC
1SBL177001R1110
Stycznik to urządzenie, którym głównym zadaniem jest przekazanie dalej sygnału - w zależności od konstrukcji prądowego, bądź napięciowego. Stosuje się je w układach silnoprądowych, czyli używa się ich do załączania urządzeń elektrycznych takich jak na przykład silniki.
| Wymiary: |
|
| Szerokość netto produktu: |
45 mm |
| Głębokość / długość produktu netto: |
77 mm |
| Wysokość netto produktu: |
86 mm |
| Waga netto produktu: |
0,27 kg |
| Techniczne: |
|
| Liczba głównych kontaktów NO: |
3 |
| Liczba głównych kontaktów NZ: |
0 |
| Liczba pomocniczych kontaktów NO: |
1 |
| Liczba styków pomocniczych Nz: |
0 |
| Częstotliwość znamionowa (f): |
50/60 Hz |
| Znamionowy prąd roboczy AC-1 (I e): |
(690 V) 40 ° C 30 A |
|
(690 V) 60 ° C 30 A |
|
(690 V) 70 ° C 26 A |
| Znamionowy prąd operacyjny AC-3 (I e): |
(220/230/240 V) 60 ° C 18 A |
|
(380/400 V) 60 ° C 18 A |
|
(415 V) 60 ° C 18 A |
|
(440 V) 60 ° C 18 A |
|
(500 V) 60 ° C 15 A |
|
(690 V) 60 ° C 10,5 A |
| Znamionowa moc operacyjna AC-3 (P e): |
(220/230/240 V) 4 kW |
|
(380/400 V) 7,5 kW |
|
(400 V) 7,5 kW |
|
(415 V) 9 kW |
|
(440 V) 9 kW |
|
(500 V) 9 kW |
|
(690 V) 9 kW |
| Znamionowy prąd roboczy AC-15 (I e): |
(220/240 V) 4 A |
|
(24/127 V) 6 A |
|
(400/440 V) 3 A |
|
(500 V) 2 A |
|
(690 V) 2 A |
| Maksymalna zdolność przerywania: |
cos phi = 0,45 (cos phi = 0,35 dla Ie> 100 A) przy 440 V 250 A |
|
cos phi = 0,45 (cos phi = 0,35 dla Ie> 100 A) przy 690 V 106 A |
| Znamionowy prąd roboczy DC-13 (I e): |
(110 V) 0,55 A / 60 W |
|
(220 V) 0,27 A / 60 W |
|
(400 V) 0,15 A / 60 W |
|
(500 V) 0,13 A / 65 W |
|
(600 V) 0,1 A / 60 W |
|
(125 V) 0,55 A / 69 W |
|
(24 V) 6 A / 144 W |
|
(250 V) 0,27 A / 68 W |
|
(48 V) 2,8 A / 134 W |
|
(72 V) 1 A / 72 W |
| Znamionowe napięcie wytrzymywane impulsowo (U imp): |
6 kV |
Rodzaj napięcia zasilania
Ilość styków pomocniczych NO
Ilość styków pomocniczych NC
Napięcie zasilania cewki [V]
