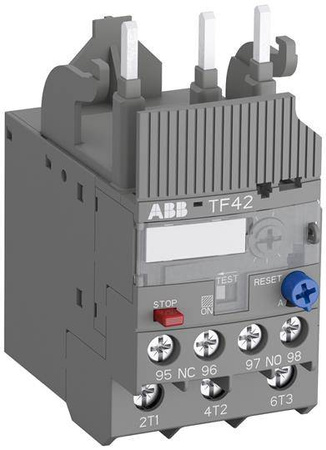

ABB Przekaźnik termiczny TF42-7,6 zakres nastawy: 5,7-7,6A do styczników AF09 - AF38; 1SAZ721201R1040

Name: ABB Przekaźnik termiczny TF42-7,6 zakres nastawy: 5,7-7,6A do styczników AF09 - AF38; 1SAZ721201R1040
Brand: ABB
Price: 134.25 PLN
Availability: InStock

Dodaj do listy zakupowej

Kod producenta: 1SAZ721201R1040

Kod EAN: 4013614398117

Rozmiar

uniwersalny

134,25 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Produkt dostępny w bardzo dużej ilości

Darmowa i szybka dostawa od 300,00 zł

14 dni na łatwy zwrot

Sprawdź, w którym sklepie obejrzysz i kupisz od ręki

ABB Przekaźnik termiczny TF42-7,6 zakres nastawy: 5,7-7,6A do styczników AF09 - AF38; 1SAZ721201R1040

uniwersalny

Bezpieczne zakupy

Darmowa dostawa od 300 zł
14 dni na zwrot
Szybka dostawa
Bezpieczne zakupy SSL

ABB TF42-7,6 - Przekaźnik termiczny
zakres nastawy: 5,7-7,6A do styczników AF09 - AF38;

Termiczne przekaźniki przeciążeniowe (potocznie zwane termikami) to to urządzenia służące do termomechanicznego zabezpieczenia obwodu głównego. Przekaźniki w sposób ciągły kontrolują temperaturę uzwojenia silnika (poprzez weryfikowanie zadanych wartości przepływającego prądu wyrażonych w amperach). Zapewniają jego ochronę przed ewentualnym uszkodzeniem, np. w sytuacji przeciążenia, zaniku fazy czy zatrzymania silnika. Sposób ich działania opiera się na właściwościach bimetalu, który odkształca się podczas ogrzewania. Jeśli kontrolowane wartości przekroczą dopuszczalny zakres odkształcenie powoduje przesunięcie rygla i przerwanie obwodu cewki.

Wymiary:
Szerokość netto produktu:	45 mm
Wysokość netto produktu:	88,3 mm
Głębokość / długość produktu netto:	70,5 mm
Waga netto produktu:	0,13 kg
Techniczne:
Zakres ustawień:	5,7 ... 7,6 A
Znamionowe napięcie robocze:	Obwód pomocniczy 600 V AC / DC
	Obwód główny 690 V AC
Znamionowy prąd operacyjny (I e):	7,6 A
Znamionowy prąd operacyjny AC-3 (I e):	7,6 A
Częstotliwość znamionowa (f):	50-60Hz
Znamionowe napięcie wytrzymywane impulsowo (U imp):	6 kV
Znamionowe napięcie izolacji (U i):	690 V
Liczba biegunów:	3
Liczba styków pomocniczych NZ:	1
Liczba pomocniczych kontaktów NO:	1
Konwencjonalny prąd termiczny powietrza wolnego (I th):	Obwód pomocniczy NZ 6
	Obwód pomocniczy NO 4 A
Znamionowy prąd roboczy AC-15 (I e):	(120 V) NZ 3 A
	(120 V) NO 0,75 A
	(240 V) NZ 3 A
	(240 V) NO 0,75 A
	(400 V) NZ 0,75 A
	(400 V) NO 0,75 A
	(500 V) NZ 0,75 A
	( 500 V) NO 0,75 A
Znamionowy prąd roboczy DC-13 (I e):	(125 V) NZ 0,55 A
	(125 V) NO 0,55 A
	(24 V) NZ 1,25 A
	(24 V) NO 1,25 A
	(250 V) NZ 0,27 A
	(250 V) NO 0,27 A
	(500 V) NZ 0,15 A
	( 500 V) NO 0,15 A
	(60 V) NZ 0,55 A
	(60 V) NO 0,55 A
Stopień ochrony:	IP20
Pozycja montażowa:	Pozycja 1 do 5
Utrata mocy:	przy znamionowych warunkach pracy na biegun 1,1 ... 2,0 W
Odpowiedni dla:	AF09, AF12, AF16, AF26, AF30, AF38

Marka

ABB

Podmiot odpowiedzialny za ten produkt na terenie UE

ABB SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄWięcej

Adres: Żegańska 1Kod pocztowy: 04-713Miasto: WarszawaKraj: PolskaNumer telefonu: +48 2222 3 7777Adres email: contact.center@pl.abb.com

Symbol

TF42-7,6

Kod producenta

4013614398117

Seria

ABB 13

Rodzaj ostrzeżenia

Montaż i regulacja wyłącznie przez wykwalifikowanego elektryka. Odłączyć zasilanie przed pracami. Ryzyko porażenia i nieskutecznego zabezpieczenia silnika.
