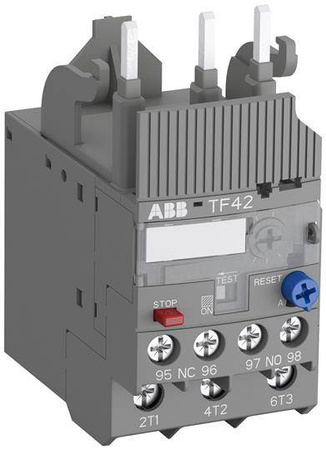

ABB Przekaźnik termiczny TF42-24 zakres nastawy: 20-24A do styczników AF09 - AF38; 1SAZ721201R1051

Name: ABB Przekaźnik termiczny TF42-24 zakres nastawy: 20-24A do styczników AF09 - AF38; 1SAZ721201R1051
Brand: ABB
Price: 176.07 PLN
Availability: InStock

Dodaj do listy zakupowej

Kod producenta: 1SAZ721201R1051

Kod EAN: 4013614398155

Rozmiar

uniwersalny

176,07 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Produkt dostępny w bardzo dużej ilości

Darmowa i szybka dostawa od 300,00 zł

14 dni na łatwy zwrot

Sprawdź, w którym sklepie obejrzysz i kupisz od ręki

ABB Przekaźnik termiczny TF42-24 zakres nastawy: 20-24A do styczników AF09 - AF38; 1SAZ721201R1051

uniwersalny

Bezpieczne zakupy

Darmowa dostawa od 300 zł
14 dni na zwrot
Szybka dostawa
Bezpieczne zakupy SSL

Wymiary

Szerokość produktu netto:

45 mm

Wysokość produktu netto:

88.3 mm

Głębokość produktu netto:

70.5 mm

Waga produktu netto:

0.145 kg

Informacje o pakowaniu

Jednostka opakowania (poziom 1):

1 sztuka

Szerokosc opakowania (poziom 1):

48 mm

Wysokosc opakowania (poziom 1):

92 mm

Dlugosc opakowania (poziom 1):

78 mm

Waga opakowania brutto (poziom 1):

0.16 kg

Jednostka opakowania (poziom 2):

48 sztuka

Szerokosc opakowania (poziom 2):

280 mm

Wysokosc opakowania (poziom 2):

210 mm

Dlugosc opakowania (poziom 2):

395 mm

Waga opakowania brutto (poziom 2):

8.066 kg

EAN opakowania (poziom 2):

4013614440205

Dane techniczne

Setting Range:

20 ... 24 A

Znamionowe napiecie pracy:

Obwód pomocniczy 600 V AC/DC

Obwód główny 690 V AC

Znamionowy prad pracy (I_e):

24 A

Znamionowy prad pracy AC-3 (I_e):

24 A

Częstotliwość znamionowa (f):

Obwód pomocniczy 50 Hz

Obwód pomocniczy 60 Hz

Obwód pomocniczy DC

Obwód główny 50 Hz

Obwód główny 60 Hz

Znamionowa wytrzymalosc na impuls napieciowy (U_imp):

Obwód pomocniczy 6 kV

Obwód główny 6 kV

Znamionowe napiecie izolacji (U_i):

690 V

Liczba biegunów:

Ilość styków pomocniczych NC:

Ilość styków pomocniczych NO:

Number of Protected Poles:

Prąd przy chłodzeniu konwencjonalnym (I_th):

Obwód pomocniczy NC 6 A

Obwód pomocniczy NO 4 A

Znamionowy prad pracy AC-15 (I_e):

(120 V) NC 3 A

(120 V) NO 0.75 A

(240 V) NC 3 A

(240 V) NO 0.75 A

(400 V) NC 0.75 A

(400 V) NO 0.75 A

(500 V) NC 0.75 A

(500 V) NO 0.75 A

Znamionowy prad pracy DC-13 (I_e):

(125 V) NC 0.55 A

(125 V) NO 0.55 A

(24 V) NC 1.25 A

(24 V) NO 1.25 A

(250 V) NC 0.27 A

(250 V) NO 0.27 A

(500 V) NC 0.15 A

(500 V) NO 0.15 A

(60 V) NC 0.55 A

(60 V) NO 0.55 A

Stopień ochrony obudowy:

IP20

Stopień zanieczyszczenia:

Dane montażowe-obwód pomocniczy:

Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²

Elastyczny z izolowaną tulejką 1x 0.75 ... 2.5 mm²

Elastyczny z izolowaną tulejką 2x 0.75 ... 1.5 mm²

Elastyczny 1/2x 0.75 ... 1 mm²

Elastyczny 1/2x 1 ... 2.5 mm²

Sztywny 1/2x 0.75 ... 4 mm²

Dane montażowe-obwód glówny (roboczy):

Elastyczny z tulejką 1/2x 2.5 ... 10 mm²

Elastyczny z tulejką 1/2x 1.5 ... 2.5 mm²

Elastyczny z izolowaną tulejką 1/2x 1.5 ... 6 mm²

Elastyczny 1/2x 2.5 ... 4 mm²

Elastyczny 1/2x 4 ... 6 mm²

Sztywny 1/2x 1.5 ... 2.5 mm²

Sztywny 1/2x 2.5 ... 10 mm²

Momenty dokrecajace:

Obwód pomocniczy 1 ... 1.5 N·m

Obwód główny (roboczy) 2.5 ... 2.7 N·m

Dlugosc odizolowania przewodu:

Obwód pomocniczy 9 mm

Obwód główny 12 mm

Recommended Screw Driver:

Obwód główny Pozidriv 2

Pozycja montażu:

Position 1 to 5

Straty mocy:

na biegun 1.8 ... 2.6 W

Suitable For:

AF09

AF12

AF16

AF26

AF30

AF38

Standardy:

IEC/EN 60947-1

IEC/EN 60947-4-1

IEC/EN 60947-5-1

UL 60947-1

UL 60947-4-1

Normy środowiskowe

Temperatura powietrza otoczenia:

Eksploatacja -25 ... +60 °C

Eksploatacja zrównoważona -25 ... +60 °C

Przechowywanie -50 ... +80 °C

Kompensacja temperatury powietrza otoczenia:

Tak

Maksymalna wysokość montażu m.n.p.m:

2000 m

Odpornosc na wstrzasy IEC 60068-2-27:

11 ms Pulse 25g

Odpornosc na wibracje IEC 60068-2-6:

5g / 3 ... 150 Hz

Status RoHS:

Zgodny z dyrektywą EU 2002/95/EC sierpień 18, 2005 i poprawkami

Marka

ABB

Podmiot odpowiedzialny za ten produkt na terenie UE

ABB SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄWięcej

Adres: Żegańska 1Kod pocztowy: 04-713Miasto: WarszawaKraj: PolskaNumer telefonu: +48 2222 3 7777Adres email: contact.center@pl.abb.com

Symbol

TF42-24

Kod producenta

4013614398155

Seria

ABB 13

Rodzaj ostrzeżenia

Montaż i regulacja wyłącznie przez wykwalifikowanego elektryka. Odłączyć zasilanie przed pracami. Ryzyko porażenia i nieskutecznego zabezpieczenia silnika.
