Przekładnik prądowy ELA1 50/5A D22 kl.0,5 2,5VA FS5 z otworem na kabel Ø22 [mm]

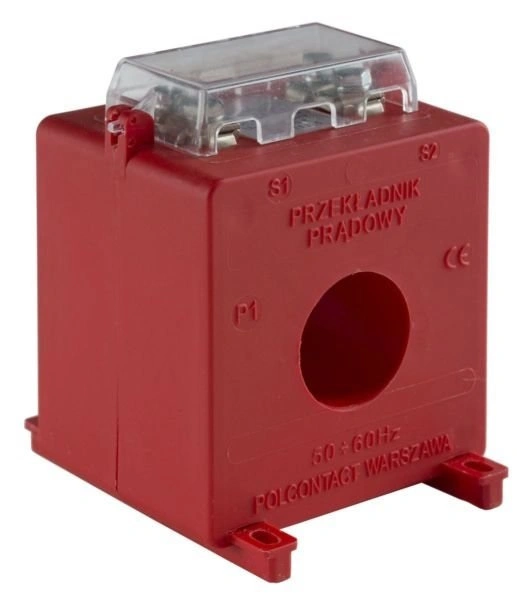

Przekładnik prądowy niskiego napięcia POLCONTACT ELA1 50/5 A D22, 2,5 VA, klasa 0,5

Przekładnik prądowy niskiego napięcia POLCONTACT ELA1 50/5 A służy do precyzyjnego pomiaru prądu w instalacjach elektrycznych oraz układach rozliczeniowych, kontrolnych i automatyki. Model o przekładni 50/5 A przekształca prąd pierwotny do standardowej wartości 5 A po stronie wtórnej, umożliwiając współpracę z odpowiednio dobranymi miernikami, analizatorami parametrów sieci, regulatorami oraz urządzeniami zabezpieczającymi.

Wersja D22 została wyposażona w okrągły otwór o średnicy 22 mm. Rozwiązanie to pozwala przeprowadzić przez przekładnik przewód lub szynę prądową o odpowiednim wymiarze, bez konieczności wykonywania połączeń w torze głównym. Taka konstrukcja usprawnia montaż i ogranicza ingerencję w instalację, dlatego przekładnik dobrze sprawdza się zarówno w nowych rozdzielnicach, jak i podczas modernizacji istniejących układów pomiarowych.

Klasa dokładności 0,5 pozwala uzyskać wiarygodne wyniki pomiarów w typowych zastosowaniach technicznych. Znamionowa moc pozorna 2,5 VA określa dopuszczalne obciążenie obwodu wtórnego przekładnika przez podłączone urządzenia pomiarowe i przewody. Model ELA1 jest przeznaczony do pracy w instalacjach niskiego napięcia o częstotliwości 50/60 Hz i może być wykorzystany wszędzie tam, gdzie konieczne jest bezpieczne odseparowanie urządzeń pomiarowych od toru prądowego.

Przekładnik charakteryzuje się najwyższym dopuszczalnym napięciem urządzenia 1,2 kV oraz napięciem probierczym 6 kV. Współczynnik bezpieczeństwa przyrządu FS5 pomaga chronić podłączone urządzenia pomiarowe przy wysokich wartościach prądu. Oznaczenia zacisków wtórnych S1 i S2 oraz kierunku P1/P2 ułatwiają zachowanie właściwej polaryzacji podczas podłączenia, co ma szczególne znaczenie w układach pomiaru energii, kontroli mocy i kompensacji mocy biernej.

Parametry techniczne

• Producent: POLCONTACT
• Seria: ELA1
• Typ: przekładnik prądowy niskiego napięcia
• Przekładnia prądowa: 50/5 A
• Znamionowy prąd pierwotny: 50 A
• Znamionowy prąd wtórny: 5 A
• Średnica otworu: 22 mm
• Znamionowa moc pozorna: 2,5 VA
• Klasa dokładności: 0,5
• Częstotliwość znamionowa: 50/60 Hz
• Najwyższe dopuszczalne napięcie urządzenia Um: 1,2 kV
• Napięcie probiercze: 6 kV
• Współczynnik bezpieczeństwa przyrządu: FS5

Podsumowanie

POLCONTACT ELA1 50/5 A D22 to dokładny przekładnik prądowy do układów pomiarowych i sterujących w instalacjach niskiego napięcia. Łączy przekładnię 50/5 A, klasę dokładności 0,5, obciążalność 2,5 VA oraz otwór Ø22 mm, zapewniając wygodny montaż i prawidłową współpracę z urządzeniami wykorzystującymi wejście prądowe 5 A.
