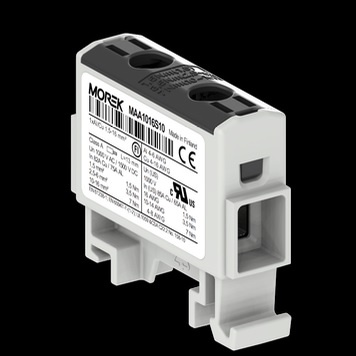

MOREK Zacisk uniwersalny OTL16 kolor czarny 1xAl/Cu 1,5-16mm² 1500V MAA1016S10

MOREK OTL16 MAA1016S10 to 1-polowy zacisk uniwersalny przeznaczony do łączenia przewodów aluminiowych i miedzianych. Złącze obsługuje przewody wielodrutowe o przekroju do 16 mm² oraz przewody linkowe do 10 mm². Czarna obudowa ułatwia uporządkowanie i identyfikację połączeń, a montaż na standardowej szynie DIN TH-35 pozwala wygodnie wykorzystać zacisk w rozdzielnicach oraz szafach sterowniczych.

Bezpośrednie łączenie przewodów aluminiowych i miedzianych

Specjalna technologia ocynowania umożliwia podłączanie żył wykonanych zarówno z aluminium, jak i z miedzi. Nie ma potrzeby stosowania dodatkowych adapterów Cu/Al ani końcówek bimetalicznych. Przewody umieszcza się bezpośrednio w zacisku i mocuje za pomocą połączenia śrubowego.

Pasta kontaktowa jest nakładana już podczas produkcji. Chroni miejsce styku elektrycznego i sprawia, że zacisk jest przygotowany do użycia bez konieczności osobnego aplikowania pasty przed montażem.

Zacisk OTL16 do wymagających instalacji

Złącze MOREK OTL16 może być stosowane w instalacjach mieszkaniowych, energetyce oraz aplikacjach przemysłowych. Zgodnie z informacją producenta seria OTL została przebadana według norm IEC/EN 60947 oraz IEC/EN 61238-1:2003 i posiada klasę zwarciową A. Pozwala to wykorzystywać zaciski między innymi przy rozdziale mocy oraz jako główne zaciski zasilające w instalacjach narażonych na przeciążenia i prądy zwarciowe.

Obudowę wykonano z tworzywa termoplastycznego o klasie palności V0 według UL 94. Zacisk może pracować w temperaturze od -25°C do +80°C, a jego prąd znamionowy wynosi 82 A.

Najważniejsze zalety zacisku MOREK MAA1016S10

• możliwość łączenia przewodów aluminiowych i miedzianych,
• brak konieczności stosowania adapterów Cu/Al i końcówek bimetalicznych,
• fabrycznie naniesiona pasta kontaktowa,
• połączenie śrubowe,
• montaż na szynie DIN TH-35,
• prąd znamionowy 82 A,
• napięcie znamionowe do 1000 V AC lub 1500 V DC,
• klasa zwarciowa A według deklaracji producenta,
• tworzywo izolacyjne o klasie palności V0 według UL 94,
• czarna obudowa.

Parametry techniczne

• Producent: MOREK
• Seria: OTL
• Kod produktu: MAA1016S10
• Liczba pól: 1
• Liczba otworów zaciskowych: 2
• Przewody wielodrutowe: 1,5–16 mm²
• Przewody linkowe bez końcówki tulejkowej: 1,5–10 mm²
• Przewody linkowe z końcówką tulejkową: 1,5–10 mm²
• Prąd znamionowy: 82 A
• Napięcie znamionowe: do 1000 V AC / 1500 V DC
• Rodzaj połączenia: śrubowe
• Sposób montażu: szyna DIN TH-35
• Zakres temperatury pracy: od -25°C do +80°C
• Materiał elementu izolacyjnego: tworzywo termoplastyczne
• Kolor: czarny
• Wymiary: 13,5 × 39,5 × 45 mm
• Masa netto: 0,017 kg
• Klasyfikacja ETIM: EC000897
• Kod EAN: 4744397013774

Zastosowanie

Uniwersalny zacisk MOREK OTL16 jest przeznaczony do wykonywania połączeń i rozdziału przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach energetycznych i przemysłowych. Kompaktowa konstrukcja o szerokości 13,5 mm pozwala oszczędzić miejsce na szynie montażowej, a możliwość podłączania przewodów Cu i Al zwiększa uniwersalność zastosowania.
