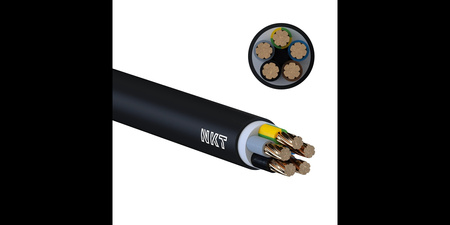

Kabel bezhalogenowy miedziany nierozprzestrzeniający płomienia N2XH-J 0,6/1kV 4x10 RE B2ca s1a d1 a1

Kabel bezhalogenowy miedziany NKT N2XH-J 0,6/1kV 4x10 RE B2ca-s1a,d1,a1

Kabel energetyczny NKT N2XH-J 0,6/1kV 4x10 mm² przeznaczony jest do wykonywania stałych instalacji elektroenergetycznych wewnątrz budynków, szczególnie tam, gdzie wymagany jest podwyższony poziom bezpieczeństwa pożarowego. Dzięki zastosowaniu materiałów bezhalogenowych przewód podczas spalania emituje ograniczoną ilość dymu oraz nie wydziela agresywnych gazów korozyjnych. Ma to duże znaczenie w obiektach użyteczności publicznej, biurowcach, szkołach, szpitalach, budynkach mieszkalnych oraz miejscach, w których pracuje wrażliwa elektronika.

Przewód posiada cztery jednodrutowe żyły miedziane klasy RE o przekroju 10 mm². Izolacja żył wykonana jest z usieciowanego tworzywa bezhalogenowego, natomiast wypełnienie oraz powłoka zewnętrzna wykonane są z materiałów HFFR. Oznaczenie „J” wskazuje na obecność żyły ochronnej, dlatego kabel może być stosowany w obwodach zasilających wymagających przewodu ochronnego. Kabel nadaje się do układania pod tynkiem, na tynku, w kanałach instalacyjnych oraz bezpośrednio w betonie.

Klasa reakcji na ogień B2ca-s1a,d1,a1 potwierdza bardzo dobre właściwości kabla w zakresie ograniczania udziału przewodu w rozwoju pożaru, emisji dymu, powstawania płonących kropli oraz kwasowości gazów. Konstrukcja spełnia wymagania norm PN-HD 604 oraz VDE 0276-604, a także wymagania dotyczące nierozprzestrzeniania płomienia według IEC 60332-1-2 oraz IEC 60332-3C. Zgodność z IEC 61034 i IEC 60754-2 potwierdza ograniczoną gęstość dymu oraz niską korozyjność gazów emitowanych podczas spalania.

Wariant 4x10 RE charakteryzuje się średnicą zewnętrzną około 15 mm oraz orientacyjną masą 527 kg/km. Obciążalność prądowa przewodu ułożonego w powietrzu wynosi 74 A, a dopuszczalna siła ciągnięcia podczas instalacji to 2000 N. Dopuszczalna temperatura pracy żyły wynosi do +90°C, natomiast w warunkach zwarcia może krótkotrwale osiągnąć +250°C. Minimalny promień gięcia wynosi 12-krotność średnicy kabla, co należy uwzględnić podczas prowadzenia trasy kablowej.

Parametry techniczne

• Producent: NKT
• Typ kabla: N2XH-J
• Liczba żył: 4
• Przekrój żył: 10 mm²
• Materiał żył: miedź
• Budowa żyły: RE (jednodrutowa)
• Żyła ochronna: tak
• Napięcie znamionowe: 0,6/1 kV
• Napięcie próby: 4 kV
• Klasa CPR: B2ca-s1a,d1,a1
• Izolacja żył: usieciowane tworzywo bezhalogenowe
• Powłoka zewnętrzna: HFFR bezhalogenowa
• Kolor powłoki: czarny
• Średnica zewnętrzna: ok. 15 mm
• Masa kabla: ok. 527 kg/km
• Obciążalność prądowa w powietrzu: 74 A
• Maksymalna rezystancja żyły w temperaturze 20°C: 1,83 Ω/km
• Prąd zwarciowy 1-sekundowy: 1,43 kA
• Dopuszczalna siła ciągnięcia podczas instalacji: 2000 N
• Temperatura pracy: od -30°C do +90°C
• Temperatura zwarcia żyły: +250°C
• Minimalna temperatura układania: -5°C
• Minimalna temperatura przechowywania: -30°C
• Minimalny promień gięcia: 12 x średnica kabla
• Odporność na rozprzestrzenianie płomienia: IEC 60332-1-2, IEC 60332-3C
• Gęstość dymu podczas pożaru: IEC 61034
• Korozyjność gazów spalania: IEC 60754-2
• Integralność izolacji w warunkach pożaru FE180: nie
• Zachowanie funkcji kabla w warunkach pożaru E30: nie
• Odporność na promieniowanie UV: nie
• Certyfikat: VDE
• Zgodność z RoHS: tak
• Zgodność z REACH: tak

Podsumowanie

NKT N2XH-J 0,6/1kV 4x10 RE to bezhalogenowy kabel energetyczny przeznaczony do stałych instalacji niskiego napięcia w budynkach o podwyższonych wymaganiach bezpieczeństwa pożarowego. Miedziane żyły jednodrutowe, klasa CPR B2ca-s1a,d1,a1, niska emisja dymu oraz brak agresywnych gazów korozyjnych sprawiają, że przewód dobrze sprawdza się w nowoczesnych instalacjach zasilających i rozdzielczych.
