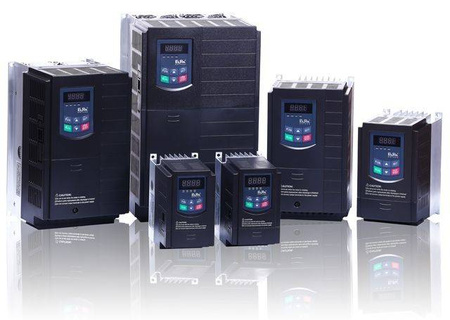

HF - Przemiennik częstotliwości E800-0022T3R
moc: 2,2kW - prąd wyjścia: 6,5A - zasilanie 3-fazowe 400V
Falowniki (nazywane też inwerterami lub przemiennikami częstotliwości) to układy elektroniczne służące do sterowania oraz regulacji obrotów silników prądu zmiennego, asynchonicznych lub klatkowych. Falowniki przemysłowe stosowane obecnie w elektronicznych przetwornicach częstotliwości, sterują z reguły silnikami indukcyjnymi. Czynności te wykonują poprzez zmiany częstotliwości prądu, i/lub napięcia zasilającego silnik. Dzięki temu możemy nie tylko regulować prędkość obrotów wirnika, ale również momenty obrotowe na wale, czy sam kierunek rotacji. Poprawnie dobrane parametry (napięcie i częstotliwość) zabezpieczają silnik przed przegrzaniem. Inwertery mają dość szerokie zastosowanie w przemyśle, ponieważ stanowią najwydajniejszy sposób regulacji prędkości. W urządzeniach domowych stosowane są rzadziej, np. do regulacji prędkości obrotowej pralek.
· sterowanie skalarne VVVF (Variable Voltage Variable Frequency)
· charakterystyka liniowa U/f
· charakterystyka dowolnie definiowana przez operatora
· częstotliwość wyjściowa 0,5Hz~650Hz
· częstotliwość nośna 2kHz~10kHz
· przeciążalność 120% / 60s - 15min.
· automatyczna regulacja napięcia AVR
· automatyczny restart po chwilowym zaniku napięcia MVL
· praca wielobiegowa i automatyczna
· automatyczne lub zdefiniowane wzmocnienie momentu
· kompensacja momentu obrotowego dla sterowania U/f
· zaawansowany lotny start
· filtr wejścia analogowego
· funkcja uśpienia napędu
· praca ręczna/automatyczna
· wbudowany regulator PID (w pełnym zakresie mocy)
· wbudowany filtr przeciwzakłóceniowy EMC (w pełnym zakresie mocy)
· wbudowana komunikacja ModBus® RTU/RS485 (w pełnym zakresie mocy)
· wbudowany moduł hamujący (dla zasilania 3f~400V do mocy 22kW)
· wbudowany dławik DC (od mocy 30kW)
· wybór sterowania (polaryzacji) NPN/PNP (w pełnym zakresie mocy)
· powłoka ochronna płyt PCB - zgodnie z klasą 3C3 IEC60721-3-3 (w pełnym zakresie mocy)
· funkcja sterowania wentylatorami oddymiającymi - tryb p.poż.
· funkcja monitorowania napędu pasowego WatchDog©
· funkcja sterowania dwoma pompami
· kontrola zaniku fazy napięcia zasilającego (od mocy 5,5kW)
· 2 wejścia analogowe
· 1 wyjście analogowe (do mocy 22kW)
· 2 wyjścia analogowe (od mocy 30kW)
· 5 wejść cyfrowych (do mocy 22kW)
· 8 wejść cyfrowych (od mocy 30kW)
· 1 wyjście cyfrowe (do mocy 22kW)
· 2 wyjścia cyfrowe (od mocy 30kW)
· 1 wyjście przekaźnikowe
· pełny zakres temperatury otoczenia pracy bez redukcji mocy - od -10oC do +50oC
· obudowa IP20
Dane techniczne przetwornic EURA® E-800
|
Typ |
Zasilanie |
Moc
/kW/ |
Prąd wyj.
/A/ |
Typ
obudowy |
Masa
/kg/ |
Wyposażenie standardowe |
|
E800-0022T3-BR |
3f~400V |
2,20 |
6,50 |
E 2 |
1,84 |
komunikacja ModBus®, panel stały, moduł hamujący, filtr EMC, regulator PID, NPN/PNP |
Wymiary przemienników EURA® E-800
|
Kod
obudowy |
Wymiary zewnętrzne
( A x B x H ) /mm/ |
Wymiary montażowe
( W x L ) /mm/ |
Śruby |
Uwagi |
|
E 2 |
106 x 150 x 180 |
94 x 170 |
M 4 |
obudowa z tworzywa, zawieszana, IP20 |
