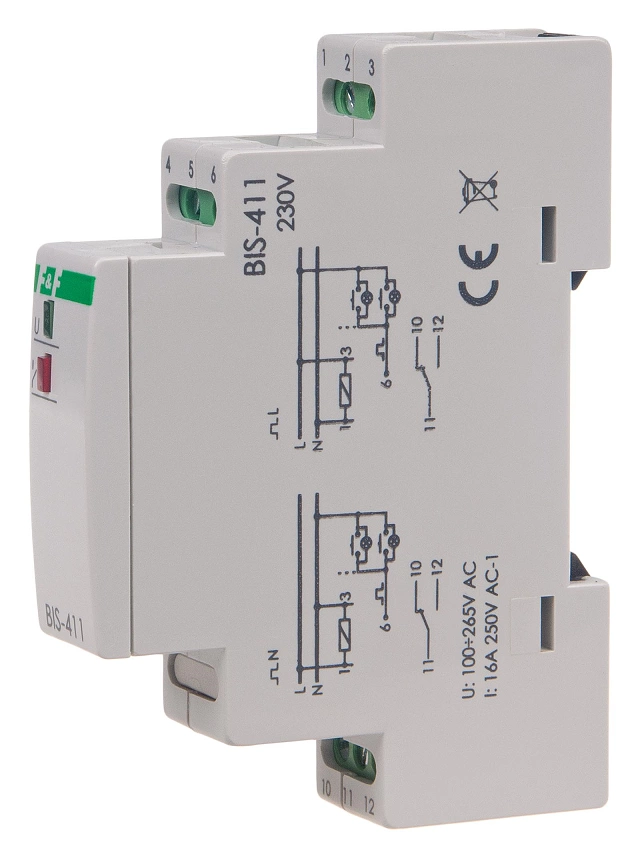

F&F Przekaźnik bistabilny typu włącz-wyłącz na szynę TH 165÷265V AC styk: 1×NO / <16A BIS-411
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
BIS-411
Na szynę 35 mm.
Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
UWAGA!
BIS-411 i BIS-411i (wersje 230V) mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).
UWAGA!
BIS-411 i BIS-411i (wersje 24V) nie mogą współpracować z wyłącznikami podświetlanymi.
Dane techniczne
| zasilanie | |
| BIS-411 230V | 100÷265V AC |
| BIS-411 24V | 9÷30V AC/DC |
| BIS-411 1R1Z 24V | 9÷30V AC/DC |
| BIS-411 2Z 24V | 9÷30V AC/DC |
| BIS-411i 230V | 100÷265V AC |
| BIS-411i 24V | 9÷30V AC/DC |
| styk / prąd obciążenia AC-1 | |
| BIS-411 230V | separowany 1×NO/NC / <16A |
| BIS-411 24V | separowany 1×NO/NC / <16A |
| BIS-411 1R1Z 24V | separowany 1×NC 1×NO |
| BIS-411 2Z 24V | separowany 2×NO / 2×[8A] |
| BIS-411i 230V | separowany 1×NO / <16A (160A/20ms) |
| BIS-411i 24V | separowany 1×NO / <16A (160A/20ms) |
| maks. prąd przycisków sterujących | Σ5mA |
| opóźnienie zadziałania | 0,1÷0,2s |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja zadziałania | LED czerwona |
| pobór mocy | |
| stan czuwania | 0,15W |
| stan załączenia | 0,6W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| moment dokręcający | 0,4Nm |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35 mm |
| stopień ochrony | IP20 |
Tabela mocy
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
