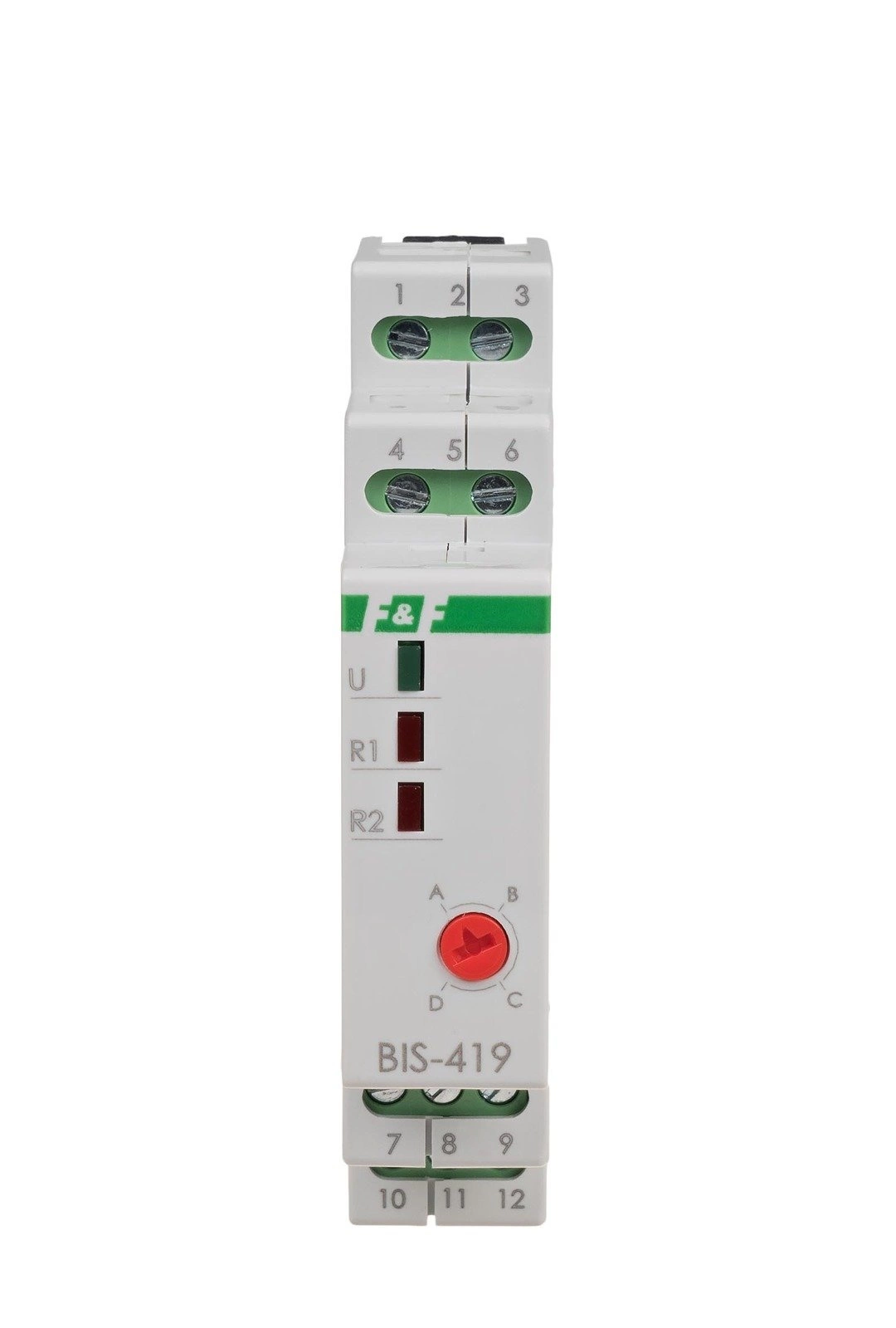

BIS-419i
Czterofunkcyjny. Na szynę TH-35 mm.
Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.
Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.
UWAGA!
BIS-419 230V i BIS-419i 230V może współpracować z przyciskami podświetlanymi.
UWAGA!
BIS-419 24V i BIS-419i 24V nie może współpracować z przyciskami podświetlanymi.
Funkcje pracy
Funkcja A
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja B
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja C
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja D
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Dane techniczne
| zasilanie | |
| BIS-419 230V | 100÷265V AC |
| BIS-419 24V | 9÷30V AC |
| BIS-419i 230V | 100÷265V AC |
| BIS-419i 24V | 9÷30V AC |
| styk | |
| BIS-419 230V | 2× separowany (1×NO/NC) |
| BIS-419 24V | 2× separowany (1×NO/NC) |
| BIS-419i 230V | 2× separowany (1×NO) |
| BIS-419i 24V | 2× separowany (1×NO) |
| prąd obciążenia (AC-1) | 2×16A |
| prąd impulsu sterującego N | <5mA |
| opóźnienie zadziałania | 0,1÷0,2s |
| sygnalizacja zasilania | LED zielona |
| sygnalizacja zadziałania | 2×LED czerwona |
| pobór mocy | |
| stan czuwania | 0,15W |
| stan załączenia | 0,9W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35 mm |
| stopień ochrony | IP20 |
Tabela mocy
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
