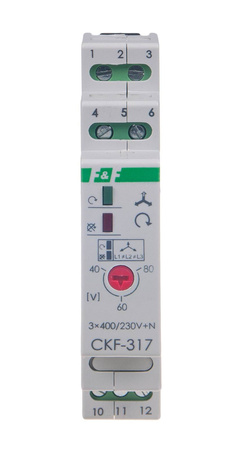

F&F Czujnik kolejności i zaniku fazy CKF-317
- Darmowa dostawa od 300 zł
- 14 dni na zwrot
- Szybka dostawa
- Bezpieczne zakupy SSL
CKF-317
Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1P.
Przeznaczenie
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Dane techniczne
| zasilanie | 3×400/230V+N |
| styk | separowany 1P |
| prąd obciążenia | <10A |
| sygnalizacja zasilania / właściwa kolejność faz | LED zielona |
| sygnalizacja niewłaściwej kolejności faz | LED czerwona |
| asymetria napięciowa zadziałania | 40÷80V~ |
| histereza napięciowa | 5V~ |
| opóźnienie wyłączenia | 4sek |
| pobór mocy | 0,56W |
| temperatura pracy | -25÷40°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie 35mm |
