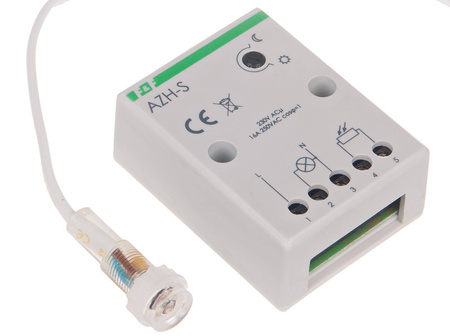

F&F Automat zmierzchowy z zewnetrzną sondą AZH-S

AZH-S / AZH-S PLUS

Montaż natynkowy 16A

AZH-S              z sondą Ø10
AZH-S PLUS   z sondą PLUS


Przeznaczenie
Automat zmierzchowy służy do automatycznego załączania oświetlenia ulic, placów, wystaw, reklam, itp. o zmierzchu i wyłączania tegoż oświetlenia o świcie.


Działanie
Sondę zewnętrzną automatu umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca" - załączy później, obrót w stronę "słoneczka" - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych)  na pracę automatu.


UWAGA!
Przy długości przewodu przyłączeniowego sondy powyżej 10m nie należy prowadzić go blisko równoległego przewodu będącego pod napięciem sieci lub przewodzących duże prądy.


UWAGA!
W przypadku kontroli działania automatu całą sondę szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające, gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Dane techniczne

Tabela mocy




UWAGA!
W przypadku długości sondy kablowej dłuższy niż 10m, nie należy prowadzić blisko równoległego przewodu zasilającego.


UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli  danych technicznych, np. 12V, 24V, 48V i 110V AC/DC i inne.
