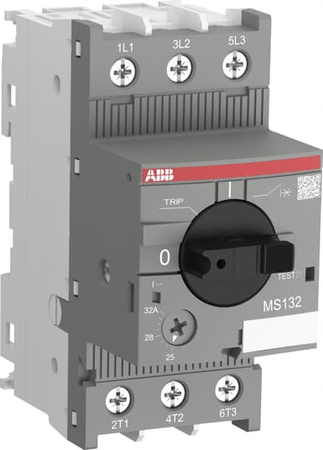

ABB Wyłącznik silnikowy MS132-20

Ręczny rozrusznik silnika MS132-20 (znany również jako wyłącznik ochronny silnika lub ręczny wyłącznik silnika) to kompaktowe urządzenie o szerokości 45 mm i znamionowym prądzie roboczym Ie = 20,0 A. Urządzenie to służy do ręcznego włączania i wyłączania silników oraz aby chronić je niezawodnie i bez konieczności stosowania bezpiecznika przed zwarciem, przeciążeniem i awariami faz. Ręczny rozrusznik silnika oferuje znamionową eksploatacyjną zdolność wyłączania zwarciowego Ics = 100 kA przy 400 VAC i klasie wyzwalania 10. Dalsze cechy to wbudowana funkcja odłączania, kompensacja temperatury, mechanizm bez wyzwalania i uchwyt obrotowy z przezroczystym wskaźnikiem pozycji. Ręczny rozrusznik silnika jest odpowiedni do zastosowań trój- i jednofazowych. Uchwyt jest zamykany, aby chronić przed nieautoryzowanymi zmianami.

Dane techniczne

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (230 V AC) 100 kA
  (250 V DC) 3 bieguny w serii 10 kA
  (400 V AC) 100 kA
  (440 V AC) 30 kA
  (500 V AC) 20 kA
  (690 V AC) 3 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (230 V AC) 100 kA
  (400 V AC) 100 kA
  (440 V AC) 30 kA
  (500 V AC) 20 kA
  (690 V AC) 3 kA

• Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):

  300 A

• Zakres ustawień:

  16 ... 20 A

• Moc znamionowa AC-3 (P_e):

  (400 V) Trójfazowy 7,5 kW

• Moc znamionowa AC-3e (P_e):

  (400 V) Trójfazowy 7,5 kW

• Znamionowe napięcie pracy:

  Obwód główny 690 V AC
  Obwód główny 250 V DC

• Znamionowy prąd pracy (I_e):

  20 lat

• Znamionowy prąd pracy AC-3 (I_e):

  20 lat

• Znamionowy prąd pracy AC-3e (I_e):

  20 lat

• Znamionowy prąd pracy DC-5 (I_e):

  20 lat

• Częstotliwość znamionowa (f):

  Obwód główny 50 Hz
  Obwód główny 60 Hz

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  Obwód główny 6 kV

• Znamionowe napięcie izolacji (U_i):

  690 V

• Straty mocy:

  na biegun 1.5 ... 2.3 W

• Liczba biegunów:

  3

• Prąd przy chłodzeniu konwencjonalnym (I_th):

  Obwód główny 20 A

• Stopień ochrony:

  Obudowa IP20
  Zaciski obwodu głównego IP10

• Stopień zanieczyszczenia:

  3

• Trwałość elektryczna:

  50000 cykl

• Wytrzymalosc mechaniczna:

  100000 cykl

• Typ zacisku:

  Zaciski śrubowe

• Dane montażowe-obwód glówny (roboczy):

  Elastyczny z tulejką 1/2x 0.75 ... 6 mm²
  Elastyczny z izolowaną tulejką 1/2x 0.75 ... 6 mm²
  Elastyczny 1/2x 1 ... 2.5 mm²
  Elastyczny 1/2x 2.5 ... 6 mm²
  Sztywny 1/2x 1 ... 2.5 mm²
  Sztywny 1/2x 2.5 ... 6 mm²

• Momenty dokrecajace:

  Obwód główny (roboczy) 2 N·m

• Długość odizolowania przewodu:

  Obwód główny 10 mm

• Rekomendowany śrubokręt:

  Pozidriv 2

• Pozycja montażu:

  1 ... 6

• Montaż na szynie DIN:

  TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
  TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Odległość pomiędzy urządzeniami:

  Płytka przewodząca, pozioma — do 400 V 0 mm
  Płytka przewodząca, pozioma — do 690 V 1,5 mm
  Płytka przewodząca, pionowa 75 mm
  Inne urządzenie tego samego typu, poziomo 0 mm
  Inne urządzenie tego samego typu, pionowe 150 mm

• Typ dźwigni:

  Uchwyt obrotowy

• Wskaźnik położenia styku:

  WŁ. / WYŁ. / PODRÓŻ

• Normy:

  IEC/EN 60947-1
  IEC/EN 60947-2
  IEC/EN 60947-4-1
  UL 60947-1
  UL 60947-4-1

• Uwagi:

  Samozabezpieczający kombinowany sterownik silnika UL508 (typ E) w połączeniu z blokiem zasilającym S1-M3-xx
