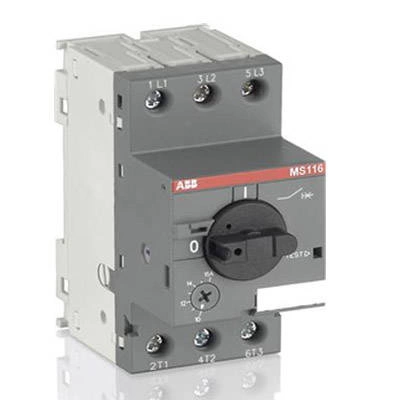

ABB Wyłącznik silnikowy 3P 7,5kW MS116-20 16-20A 1SAM250000R1013

Name: ABB Wyłącznik silnikowy 3P 7,5kW MS116-20 16-20A 1SAM250000R1013
Brand: ABB
Price: 196.64 PLN
Availability: InStock

Dodaj do listy zakupowej

Kod producenta: 1SAM250000R1013

Kod EAN: 4013614405655

Zakres

Rozmiar

uniwersalny

196,64 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Produkt dostępny w bardzo dużej ilości

Darmowa i szybka dostawa od 300,00 zł

14 dni na łatwy zwrot

Sprawdź, w którym sklepie obejrzysz i kupisz od ręki

ABB Wyłącznik silnikowy 3P 7,5kW MS116-20 16-20A 1SAM250000R1013

Zakres:16-20A

uniwersalny

Bezpieczne zakupy

Darmowa dostawa od 300 zł
14 dni na zwrot
Szybka dostawa
Bezpieczne zakupy SSL

ABB - Wyłącznik silnikowy MS116-20

3P - 7,5kW - 16-20A

Wyłącznik silnikowy umożliwia ręczne włączanie i wyłączanie silników. Kolejną cechą tego urządzenia elektromechanicznego jest ochrona podłączonego silnika - reaguje przy przeciążeniach, zanikach faz i zwarciach. Dzięki budowie oszczędza miejsce i wpływa na szybką (liczoną w milisekundach) reakcję na problemy sieci, która sprowadza się do błyskawicznego wyłączenia pracującego silnika zmniejszając ryzyko jego awarii.

Technical UL/CSA

Maksymalne napięcie robocze UL/CSA:

Obwód pomocniczy 250 V AC/DC

Obwód główny 600 V AC/DC

Napięcie znamionowe UL/CSA:

20 A

Moc znamionowa [Hp] UL/CSA:

220 ... 240V AC Trzy fazy 5 Hp

440 ... 480V AC Trzy fazy 10 Hp

550 ... 600V AC Trzy fazy 15 Hp

Contact Rating UL/CSA:

B300

R300

Znamionowe dane montażowe UL/CSA:

(600 V AC) 20 A

Dane montażowe-obwód glówny (roboczy) UL/CSA:

Elastyczny 1/2x 16 ... 8 AWG

Skrętka 1/2x 16 ... 8 AWG

Dane montażowe-obwód pomocniczy UL/CSA:

Elastyczny 1/2x 16 ... 14 AWG

Skrętka 1/2x 16 ... 14 AWG

Momenty dokrecajace UL/CSA:

Obwód pomocniczy 7 ... 1 in·lb

Obwód główny (roboczy) 40 in·lb

Dodatkowe informacje

Typ napędu:

Rotary Handle

Dane montażowe-obwód pomocniczy:

Elastyczny z tulejką 1/2x 0.75 ... 1.5 mm²

Elastyczny z izolowaną tulejką 1/2x 0.75 ... 1.5 mm²

Elastyczny 1/2x 0.75 ... 1.5 mm²

Sztywny 1/2x 1 ... 1.5 mm²

Dane montażowe-obwód glówny (roboczy):

Elastyczny z tulejką 1/2x 0.75 ... 6 mm²

Elastyczny z izolowaną tulejką 1/2x 0.75 ... 6 mm²

Elastyczny 1/2x 1 ... 2.5 mm²

Elastyczny 1/2x 2.5 ... 6 mm²

Sztywny 1/2x 1 ... 2.5 mm²

Sztywny 1/2x 2.5 ... 6 mm²

Prąd przy chłodzeniu konwencjonalnym (I_th):

Obwód główny 20 A

Stopień ochrony obudowy:

IP20

Electrical Durability:

50000 cycle

Status publikacji IIT:

Level 0 - Information enabled

Wytrzymalosc mechaniczna:

100000 cycle

Mounted Auxiliary Contacts:

1 NO, 1 NC

Montaż na szynie DIN:

TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715

TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

Pozycja montażu:

Position 1 to 6

Liczba biegunów:

Number of Protected Poles:

Stopień zanieczyszczenia:

Straty mocy:

na biegun 1.5 ... 2.3 W

Typ produktu:

MS116

Nazwa produktu:

Manual Motor Starter

Prąd znamionowy (I_n):

20 A

Częstotliwość znamionowa (f):

Obwód główny 50 Hz

Obwód główny 60 Hz

Znamionowa wytrzymalosc na impuls napieciowy (U_imp):

Obwód główny 6 kV

Rated Instantaneous Short-Circuit Current Setting (I_i):

300 A

Znamionowe napiecie izolacji (U_i):

690 V

Znamionowy prad pracy (I_e):

20 A

Znamionowy prad pracy AC-3 (I_e):

20 A

Moc znamionowa AC-3 (P_e):

(400 V) Three Phase 7.5 kW

Znamionowe napiecie pracy:

Obwód główny 690 V AC

Rated Service Short-Circuit Breaking Capacity (I_cs):

(230 V AC) 10 kA

(400 V AC) 10 kA

(440 V AC) 3 kA

(500 V AC) 3 kA

(690 V AC) 2 kA

Rated Ultimate Short-Circuit Breaking Capacity (I_cu):

(230 V AC) 15 kA

(400 V AC) 15 kA

(440 V AC) 6 kA

(500 V AC) 4 kA

(690 V AC) 2 kA

Rated Uninterrupted Current (I_u):

20 A

Recommended Screw Driver:

Pozidriv 2

Data RoHS:

0276

Setting Range:

18 ... 25 A

Standardy:

IEC/EN 60947-1

IEC/EN 60947-2

IEC/EN 60947-4-1

UL 60947-1

UL 60947-4-1

Typ terminala:

Screw Terminals

Momenty dokrecajace:

Obwód pomocniczy 0.9 N·m

Obwód sterowania 0.9 N·m

Obwód główny (roboczy) 28 N·m

Dlugosc odizolowania przewodu:

Obwód pomocniczy 8 mm

Obwód główny 10 mm

Marka

ABB

Podmiot odpowiedzialny za ten produkt na terenie UE

ABB SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄWięcej

Adres: Żegańska 1Kod pocztowy: 04-713Miasto: WarszawaKraj: PolskaNumer telefonu: +48 2222 3 7777Adres email: contact.center@pl.abb.com

Symbol

MS116-20

Kod producenta

4013614405655

Seria

ABB 13

Możliwość wyposażenia dodatkowego

TAK
