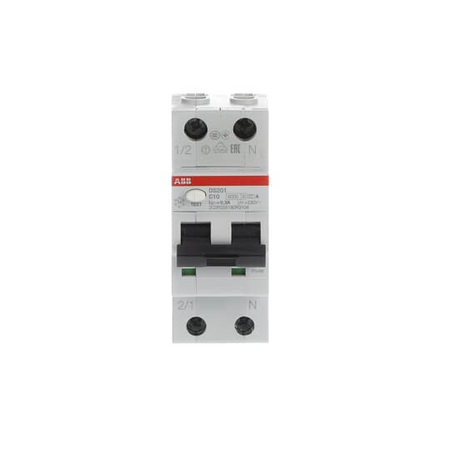

ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300

ABB Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300

Kod producenta: 2CSR255180R3104
Kod EAN: 8012542062615
242,89 zł
brutto / szt.
z
Szybkie zakupy 1-Click(bez rejestracji)
Produkt dostępny w bardzo dużej ilości
Produkt dostępny w bardzo dużej ilości
14 dni na łatwy zwrot
Sprawdź, w którym sklepie obejrzysz i kupisz od ręki
ABB  Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
ABB Wyłącznik różnicowo-prądowy z blokiem nadmiarowym, 2-polowy, C, 10A DS201 C10 A300
Bezpieczne zakupy
  • Darmowa dostawa od 300 zł
  • 14 dni na zwrot
  • Szybka dostawa
  • Bezpieczne zakupy SSL

Seria DS201 to 1P+N RCBO o szerokości dwóch modułów do ochrony obwodów jednofazowych użytkownika końcowego przed prądami przeciążeniowymi i zwarciowymi; ochrona przed skutkami sinusoidalnych przemiennych i stałych pulsujących prądów ziemnozwarciowych; ochrona przed dotykiem pośrednim oraz dodatkowa ochrona przed dotykiem bezpośrednim (o czułości = 30 mA).



Dane techniczne

  • Normy:
    IEC/EN 61009-1, IEC/EN 61009-2-1
  • Charakterystyka wyzwalania: C
  • Napięcie znamionowe (Ur): 230 V
  • Znamionowe napięcie pracy: 230 / 240 V AC
  • Znamionowe napięcie izolacji (Ui): 500 V
  • Napięcie obwodu testowego (Ut): 110 ... 264 V
  • Wytrzymałość dielektryczna: 2kV
  • Pierwotne znamionowe napięcie wytrzymywane impulsu: 4kV
  • Rodzaj napęcia zasilania: AC
  • Prąd znamionowy (In): 10 A
  • Znamionowy prąd różnicowy: 300 mA
  • Znamionowa zwarciowa zdolność łączeniowa:
    6 kA
  • Prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 10kA
  • Znamionowe napięcie różnicowe (IΔm):
    EN 61009-1 6000A
    IEC 61009-1 6000A
  • Prąd znamionowy zwarciowy umowny (Inc): 10kA
  • Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics): 7,5 kA
  • Typ prądu upływu: A
  • Częstotliwość (f): 50/60 Hz
  • Częstotliwość znamionowa (f): 50 … 60 Hz
  • Straty mocy: 1.8 W
  • Podłączanie zasilania: Arbitralny
  • Wskaźnik położenia styku: Czerwony włączony / Zielony wyłączony
  • Klasa ograniczania energii: 3
  • Wytrzymałość łączeniowa: 10000 cykli
  • Trwałość mechaniczna: 20000 cykli
  • Liczba biegunów: 2
  • Liczba zabezpieczonych biegunów: 1
  • Szerokość w liczbie modułów: 2
  • Sygnalizacja zwarcia doziemnego: Niebieska flaga na przełączniku
  • Rodzaj wyzwalania różnicowego: Natychmiastowy
  • Kategoria przepięć: III
  • Położenie biegunu neutralnego: Prawidłowy
  • Momenty dokrecajace:  2,8 N·m
  • Rodzaje akcesoriów:
    Styk pomocniczy, Styk sygnalizacyjny / styk pomocniczy, Wyzwalacz wzrostowy, Styk pomocniczy do mocowania dolnego, Wyzwalacz przepięciowy, Napęd silnikowy
  • Typ dźwigni:
    Przełącznik - Grupa izolacji II, Czarny RAL 9005,
    plombowany w pozycjach ON-OFF
  • Typ obudowy: Grupa izolacji I - II, RAL 7035
  • Rodzaj montażu: na szynie DIN EN 60715 (35mm) za pomocą uchwytu montażowego
  • Rodzaj zabezpieczenia: C
  • Typ zacisku śrubowego: Bezpieczny dwukierunkowy terminal do podnoszenia cylindrów
  • Pozycja montażu: Każdy
  • Dostępne akcesoria: Tak
  • Liczba baterii: 0
  • Przekrój zacisku: 25 mm²
  • Przekrój kabli:
    Busbar 10 ... 10 mm²
    Skrętka 0.75 ... 25 mm²
    Elastyczny z tulejką 0.75 ... 16 mm²
    Elastyczny 0.75 ... 16 mm²
  • Długość odizolowania przewodu: 12 mm
  • Typ zacisku: Zaciski śrubowe

Normy środowiskowe

  • Temperatura otoczenia:
    -25...55°C
  • Temperatura powietrza otoczenia:
    Eksploatacja -25...55 °C
  • Temperatura powietrza odniesienia:
    30°C
  • Stopień ochrony:
    Zaciski IP20
    Obudowa IP40
  • Stopień zanieczyszczenia: 2
  • Warunki środowiskowe:
    28 cykli
    z 55 °C / 90-96 %
    i 25 °C / 95-100 %
  • Odpornosc na wibracje IEC 60068-2-6:
    0,1 mm lub 1 g - 20 cykli przy 5…150…5 Hz
  • Odpornosc na wstrzasy IEC 60068-2-27:
    25g 2 wstrząsy 13 ms
  • Informacje środowiskowe: 2CSC422002K2701

Wymiary

  • Szerokość w liczbie modułów: 2
  • Szerokość produktu netto: 0,035m _
  • Wysokość produktu netto: 0,085m _
  • Głębokość produktu netto: 0,069m _
  • Waga produktu netto: 0,200 kg
  • Głębokość zabudowy (t2): 69 mm
Marka
Symbol
DS201 C10 A300
Kod producenta
8012542062615
Seria
Prąd znamionowy [A]
10
Znamionowy prąd różnicowy [A]
0,3
Charakterystyka wyzwalania
A
