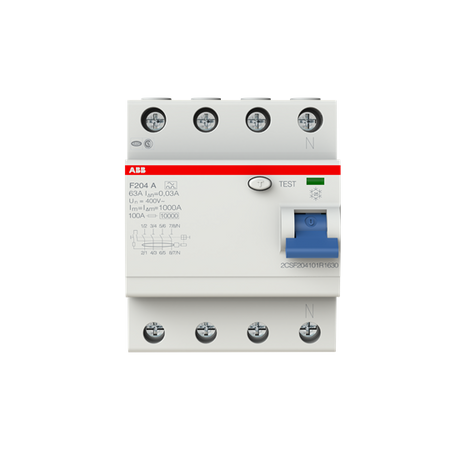

ABB Wyłącznik różnicowo-prądowy serii STANDARD F204-A-63/0,03; 4-polowy; typ A; I=63A; In=30mA

Wyłączniki różnicowoprądowe serii F200 zapewniają ochronę ludzi i instalacji przed prądem zwarciowym do ziemi. Szeroka oferta standardowych bezzwłocznych i selektywnych typów AC i A jest uzupełniona o konfiguracje do specjalnych zastosowań.

Dane techniczne

• Normy:

  IEC/EN 61008
  UL 1053

• Typ członu różnicowego:

  Typ

• Napięcie znamionowe (U_r):

  230/400 V

• Znamionowe napięcie pracy:

  230 / 400 V AC

• Znamionowe napięcie izolacji (U_i):

  500 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4kV

• Rodzaj napęcia zasilania:

  AC

• Prąd znamionowy (I_n):

  63 A

• Znamionowy prąd różnicowy:

  30 mA

• Prąd znamionowy zwarciowy umowny (I_nc):

  10kA

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  1 kA

• Typ prądu upływu:

  A

• Częstotliwość znamionowa (f):

  50 / 60 Hz

• Straty mocy:

  na biegun 4.4 W

• Podłączanie zasilania:

  Arbitralny

• Wytrzymałość łączeniowa:

  10000 cykli

• Liczba biegunów:

  4

• Rodzaj wyzwalania różnicowego:

  Natychmiastowy

• Położenie biegunu neutralnego:

  Dobrze

• Rodzaj montażu:

  Szyna DIN

• Dostępne opcje:

  Nic

• Dostępne akcesoria:

  Tak

• Przekrój kabli:

  Busbar 10 mm²
  Sztywny 25 ... 25 mm²
  Elastyczny 25 ... 25 mm²

• Przekrój:

  4 - Wieloprzewodowe 0...25 mm²
  1 - Jednordzeniowe 25...25 mm²
