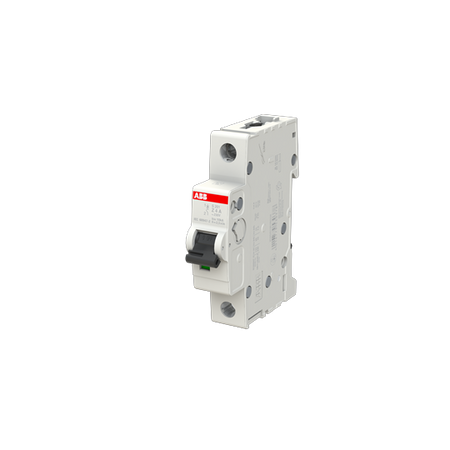

ABB Wyłącznik nadmiarowo-prądowy S201-Z4

Miniaturowe wyłączniki automatyczne System pro M compact S200 ograniczają prąd. Posiadają dwa różne mechanizmy wyzwalające, opóźniony termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolności wyłączania (do 6 kA przy 230/400 V AC ) i prądy znamionowe (do 63A). Wszystkie wyłączniki nadmiarowoprądowe serii S200 są zgodne z normami IEC/EN 60898-1, IEC/EN 60947-2, UL1077, co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Dolny styk pomocniczy można zamontować na S200, aby zaoszczędzić 50% miejsca.

Dane techniczne

• Normy:

  IEC/EN 60898-1
  IEC/EN 60947-2
  UL 1077

• Charakterystyka wyzwalania: Z

• Znamionowe napięcie pracy:

  zgodny z IEC60898-1 230 V AC
  zgodny z IEC60947-2 230 V AC

• Napięcie znamionowe łączeniowe:

  Maksymalne (z tolerancją) 253 V AC
  Maksymalne (z tolerancją) 72 V DC

• Znamionowe napięcie izolacji (U_i): wg IEC/EN 60664-1 440 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):

  4 kV
  na 2000 m 5 kV
  na poziomie morza 6,2 kV

• Wytrzymałość dielektryczna: 50/60 Hz, 1 min: 2 kV

• Rodzaj napęcia zasilania: AC/DC

• Prąd znamionowy (I_n): 4A

• Znamionowa zwarciowa zdolność łączeniowa:

  (AC) 6 kA
  (DC) 6 kA
  (230 V AC) 6 kA
  (400 V AC) 6 kA

• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (133 V AC) 20 kA
  (230 V AC) 10 kA
  (24 V DC) 20 kA
  (60 V DC) 10 kA

• Prąd znamionowy zwarciowy umowny (I_nc):

  (230 V) 10 kA
  (400 V) 10 kA

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (133 V AC) 15 kA
  (230 V AC) 7,5 kA

• Częstotliwość (f): 50Hz

• Częstotliwość znamionowa (f): 50 / 60 Hz

• Straty mocy:

  2.4 W
  na biegun 2.4 W

• Podłączanie zasilania: Arbitralny

• Wskaźnik położenia styku: Czerwony włączony / Zielony wyłączony

• Wytrzymałość łączeniowa: Cykl 20000 AC

• Trwałość mechaniczna: 20000 cykli

• Liczba biegunów: 1

• Liczba zabezpieczonych biegunów: 1

• Kategoria przepięć: III

• Grupa produktowa: S200

• Momenty dokrecajace: 2,8 N·m

• Materiał obudowy: Izolacja II grupy, RAL 7035

• Montaż na szynie DIN:

  TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
  TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Rekomendowany śrubokręt: Pozidriv 2

• Dostępne akcesoria: Tak

• Przekrój kabli:

  Busbar 10 / 10 mm²
  Elastyczny z tulejką 0.75 ... 25 mm²
  Elastyczny 0.75 ... 25 mm²
  Sztywny 0.75 ... 35 mm²
  Skrętka 0.75 ... 35 mm²

• Wymiarowanie: wg. wg DIN 43880 1

• Długość odizolowania przewodu: 12,5 mm

• Typ zacisku: Zaciski śrubowe
