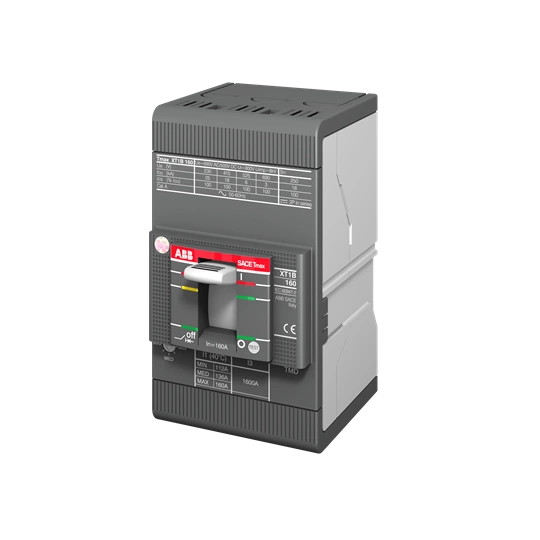

ABB Wyłącznik mocy kompaktowy I=100A 3-polowy Ics=18kA Tmax XT1B 160 TMD 100A-1000 3p FF 1SDA066807R1

WYŁĄCZNIK TMAX XT1B 160 STAŁE TRÓJBIEGUNOWY Z ZACISKAMI PRZEDNIM I WYZWALANIEM TERMOMAGNETYCZNYM TMD R 100-1000 A

• Typ Wyłącznika:  Dystrybucja mocy

• Rodzaj prądu:  AC / DC

• Trwałość elektryczna:

  120 cykli na godzinę
  8000 cycle

• Wytrzymalosc mechaniczna:

  Nr. Operations 240 cykli na godzinę
  Nr. Operations 25000 cycle

• Liczba biegunów:  3

• Czas otwarcia:

  CB z SOR 15 ms
  CB z UVR 15 ms

• Wielokrotność zamówienia:  1 sztuka

• Straty mocy:  na biegun 7 W

• Typ produktu:  SACE Tmax XT

• Nazwa produktu:  Wyłącznik instalacyjny

• Rodzaj produktu:  CB

• Prąd znamionowy (I_n):  100 A

• Częstotliwość znamionowa (f):  50/60 Hz

• Napięcie znamionowe (U_r):  690 V

• Napięcie znamionowe udarowe wytrzymywane (U_imp):  8kV

• Znamionowe chwilowe ustawienie prądu zwarciowego (I_i):  1000 A

• Znamionowe napięcie izolacji (U_i):  800 V

• Znamionowe napięcie pracy:

  690 V AC
  500 V DC

• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (I_cs):

  (220 V AC) 25 kA
  (230 V AC) 25 kA
  (240 V AC) 25 kA
  (380 V AC) 18 kA
  (415 V AC) 18 kA
  (440 V AC) 11,25 kA (
  500 V AC) 8 kA (690 V AC) 3 kA (250 V DC) 2 bieguny w serii 18 kA (500 V DC) 3 bieguny w serii 18 kA






• Prąd znamionowy wyłączalny zwarciowy graniczny (I_cu):

  (220 V AC) 25 kA
  (230 V AC) 25 kA
  (240 V AC) 25 kA
  (380 V AC) 18 kA
  (415 V AC) 18 kA
  (440 V AC) 15 kA (
  500 V AC) 8 kA (690 V AC) 3 kA (250 V DC) 2 bieguny w serii 18 kA (500 V DC) 3 bieguny w serii 18 kA






• Prąd znamionowy (I_u):  160 A

• Zabezpieczenie:  TMD

• Rodzaj zabezpieczenia:  TM

• Zakres ustawień:  70...100 A

• Poziom wytrzymałości zwarciowej:  B

• Normy:  IEC

• Podtyp:  XT1

• Rodzaj zacisków przyłączeniowych:  Stałe wyłączniki automatyczne

• Wersja:  F
