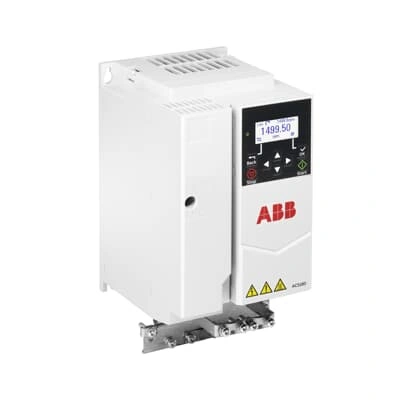

ABB Przemiennik częstotliwości (falownik) ACS180-04S-12A6-4; Pn: 5,5kW; In: 13A; zasilanie: 3-fazowe 400V; IP20 z filtrem EMC

ABB Falownik ACS180-04S-12A6-4 5,5 kW 3x380-480 V z funkcją STO i filtrem EMC

ABB ACS180-04S-12A6-4 to kompaktowy falownik przemysłowy przeznaczony do sterowania silnikami elektrycznymi w aplikacjach wymagających niezawodnej regulacji prędkości, wysokiej efektywności energetycznej oraz łatwej integracji z układami automatyki. Urządzenie należy do nowoczesnej serii ACS180 stworzonej z myślą o producentach maszyn i integratorach systemów, którzy oczekują połączenia rozbudowanych funkcji sterowania z niewielkimi wymiarami obudowy. Model ten przeznaczony jest do pracy w sieciach trójfazowych 380–480 V i umożliwia obsługę silników o mocy do 5,5 kW.

Falownik wykorzystuje sterowanie skalarne oraz bezczujnikowe sterowanie wektorowe, zapewniając stabilną kontrolę momentu obrotowego i prędkości nawet przy zmiennym obciążeniu. Obsługa zarówno silników indukcyjnych, jak i silników z magnesami trwałymi pozwala na szerokie zastosowanie urządzenia w maszynach produkcyjnych, systemach transportowych, pompach, wentylatorach, mieszalnikach oraz urządzeniach technologicznych. Zaawansowane funkcje sterowania, takie jak kompensacja poślizgu, lotny start, zwiększenie momentu rozruchowego, hamowanie DC czy ograniczniki momentu i prędkości, umożliwiają precyzyjne dopasowanie pracy napędu do wymagań aplikacji.

Model ACS180-04S-12A6-4 został standardowo wyposażony w funkcję Safe Torque Off (STO), spełniającą wymagania bezpieczeństwa SIL 3 oraz PL e. Funkcja ta pozwala na bezpieczne wyłączenie momentu napędowego bez konieczności odłączania zasilania falownika, co ułatwia integrację z systemami bezpieczeństwa maszyn. Wbudowany filtr EMC klasy C3 ogranicza emisję zakłóceń elektromagnetycznych i zmniejsza ilość dodatkowych elementów wymaganych w szafie sterowniczej. Standardowy interfejs komunikacyjny Modbus RTU umożliwia szybką współpracę z systemami PLC oraz przemysłowymi układami sterowania.

Falownik należy do rodziny ABB all-compatible drives, dzięki czemu korzysta z jednolitego środowiska obsługi, wspólnych narzędzi konfiguracyjnych oraz podobnej struktury parametrów stosowanej również w seriach ACS380, ACS480, ACS580 i ACS880. Wbudowane funkcje programowania adaptacyjnego i sekwencyjnego pozwalają realizować część logiki sterowania bez stosowania dodatkowego sterownika PLC, upraszczając projektowanie układów automatyki. Dodatkową zaletą modelu jest wbudowany chopper hamowania umożliwiający współpracę z rezystorem hamującym w aplikacjach wymagających szybkiego wytracania energii podczas zatrzymywania napędu. Kompaktowa obudowa IP20 pozwala efektywnie wykorzystać przestrzeń w szafach sterowniczych. :contentReference[oaicite:0]{index=0}

Parametry techniczne

• Producent: ABB
• Seria: ACS180
• Model: ACS180-04S-12A6-4
• Moc silnika (PN): 5,5 kW
• Napięcie zasilania: 3x380-480 V AC
• Częstotliwość sieci: 47-63 Hz
• Prąd znamionowy (IN): 12,6 A
• Prąd w trybie Light Duty (ILD): 12 A
• Prąd w trybie Heavy Duty (IHD): 9,4 A
• Moc Heavy Duty: 4 kW
• Przeciążalność: 150% przez 1 minutę co 10 minut
• Maksymalny prąd wyjściowy: 16,9 A
• Sterowanie: skalarne i bezczujnikowe wektorowe
• Obsługa silników indukcyjnych oraz PM
• Wbudowana funkcja STO (Safe Torque Off)
• Poziom bezpieczeństwa: SIL 3 / PL e
• Wbudowany filtr EMC klasy C3
• Interfejs komunikacyjny: Modbus RTU (EIA-485)
• Programowanie adaptacyjne i sekwencyjne
• Wbudowany chopper hamowania
• Możliwość podłączenia rezystora hamującego
• Stopień ochrony: IP20
• Sprawność: do 98%
• Klasa efektywności energetycznej: IE2
• Wielkość obudowy: R2
• Wymiary: 202 x 120 x 143 mm
• Masa: około 1,9 kg
• Temperatura pracy: do +50°C bez redukcji mocy w trybie Heavy Duty

Podsumowanie

ABB ACS180-04S-12A6-4 to nowoczesny falownik 5,5 kW przeznaczony do profesjonalnych zastosowań przemysłowych wymagających stabilnego sterowania napędem, wysokiej niezawodności oraz rozbudowanych funkcji bezpieczeństwa. Wbudowane STO, filtr EMC, komunikacja Modbus RTU, funkcje programowania adaptacyjnego oraz możliwość współpracy z rezystorem hamującym sprawiają, że urządzenie doskonale sprawdza się w nowoczesnych maszynach produkcyjnych, układach transportowych, pompach, wentylatorach i wielu innych aplikacjach automatyki przemysłowej. :contentReference[oaicite:1]{index=1}
