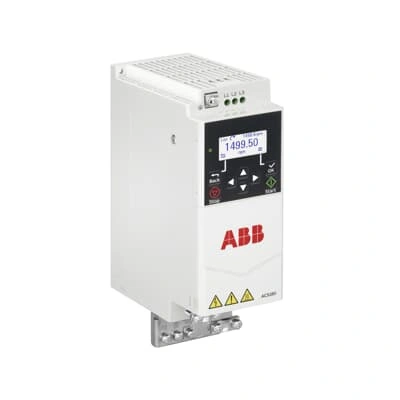

ABB Przemiennik częstotliwości (falownik) ACS180-04S-05A6-4; Pn: 2,2kW; In: 5,6A; zasilanie: 3-fazowe 400V; IP20 z filtrem EMC

ABB Falownik ACS180-04S-05A6-4 2,2 kW 3x380-480 V z funkcją STO i filtrem EMC

ABB ACS180-04S-05A6-4 to kompaktowy falownik maszynowy przeznaczony do sterowania silnikami elektrycznymi w instalacjach trójfazowych 380-480 V. Model o mocy 2,2 kW sprawdza się w aplikacjach wymagających płynnej regulacji prędkości, stabilnej pracy napędu oraz łatwego uruchomienia. Seria ACS180 została zaprojektowana z myślą o producentach maszyn, integratorach automatyki i użytkownikach, którzy potrzebują niezawodnego napędu w zwartej obudowie IP20.

Falownik umożliwia sterowanie silnikami indukcyjnymi oraz silnikami z magnesami trwałymi, wykorzystując sterowanie skalarne lub bezczujnikowe sterowanie wektorowe. Dzięki temu może pracować w aplikacjach, w których ważna jest dokładna kontrola prędkości i momentu obrotowego bez konieczności stosowania enkodera. Urządzenie sprawdza się między innymi w przenośnikach, pompach, wentylatorach, mieszalnikach, maszynach pakujących oraz prostych układach technologicznych.

Wariant ACS180-04S-05A6-4 jest wyposażony standardowo w funkcję Safe Torque Off (STO), która ułatwia integrację z układami bezpieczeństwa maszyn. Wbudowany filtr EMC klasy C3 pomaga ograniczyć emisję zakłóceń elektromagnetycznych, co upraszcza projektowanie szafy sterowniczej i zmniejsza liczbę dodatkowych elementów instalacyjnych. Standardowy interfejs Modbus RTU umożliwia komunikację z systemami automatyki oraz sterownikami PLC.

Falownik należy do rodziny ABB all-compatible drives, dzięki czemu korzysta z przejrzystej struktury parametrów, wspólnych narzędzi konfiguracyjnych oraz intuicyjnej obsługi znanej z innych serii napędów ABB. Programowanie adaptacyjne i sekwencyjne pozwala dostosować pracę urządzenia do aplikacji oraz w prostszych układach ograniczyć konieczność stosowania dodatkowego sterownika logicznego. Kompaktowa obudowa R1 ułatwia montaż w szafach sterowniczych, również przy ograniczonej ilości miejsca.

Parametry techniczne

• Producent: ABB
• Seria: ACS180
• Model: ACS180-04S-05A6-4
• Moc silnika (PN): 2,2 kW
• Napięcie zasilania: 3x380-480 V AC
• Częstotliwość sieci: 47-63 Hz
• Prąd znamionowy (IN): 5,6 A
• Prąd w trybie Light Duty (ILD): 5,3 A
• Prąd w trybie Heavy Duty (IHD): 4 A
• Moc Heavy Duty: 1,5 kW
• Maksymalny prąd wyjściowy: 7,2 A
• Sterowanie: skalarne i bezczujnikowe wektorowe
• Obsługa silników indukcyjnych oraz silników z magnesami trwałymi
• Wbudowana funkcja STO (Safe Torque Off)
• Poziom bezpieczeństwa STO: SIL 3 / PL e
• Wbudowany filtr EMC klasy C3
• Interfejs komunikacyjny: Modbus RTU (EIA-485)
• Programowanie adaptacyjne i sekwencyjne
• Stopień ochrony: IP20
• Sprawność: do 98%
• Klasa efektywności energetycznej: IE2
• Wielkość obudowy: R1
• Wymiary bez płyty uziemiającej: 190 x 70 x 143 mm
• Wysokość z płytą uziemiającą: 220 mm
• Masa: około 1,3 kg
• Temperatura pracy: do +50°C bez redukcji mocy w trybie Heavy Duty

Podsumowanie

ABB ACS180-04S-05A6-4 to falownik 2,2 kW przeznaczony do profesjonalnych aplikacji maszynowych, w których liczy się kompaktowa konstrukcja, niezawodna praca i łatwa integracja z automatyką. Wbudowana funkcja STO, filtr EMC, komunikacja Modbus RTU oraz obsługa sterowania wektorowego bez enkodera sprawiają, że urządzenie jest praktycznym rozwiązaniem do nowoczesnych układów napędowych.
