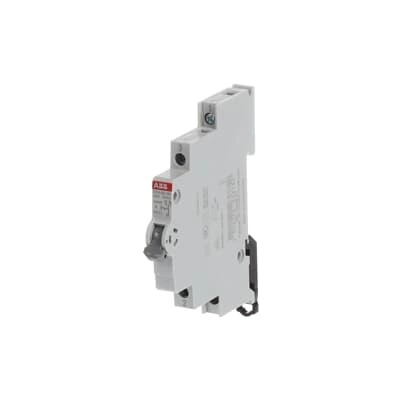

ABB Łącznik grupowy 25A 1x I-0-II 250VAC E214-25-101

ABB Łącznik grupowy 25A 1x I-0-II 250VAC E214-25-101

Łącznik grupowy ABB E214-25-101 to wysokiej jakości element instalacyjny przeznaczony do niezawodnego przełączania obwodów w systemach niskonapięciowych. Należy do uznanej serii Pro M compact, znanej z kompaktowych wymiarów, solidnej konstrukcji i precyzyjnego wykonania. Urządzenie umożliwia pracę w konfiguracji I-0-II, co pozwala na łatwe przełączanie pomiędzy dwoma torami zasilania lub stanem wyłączenia. Dzięki temu sprawdza się w układach, gdzie wymagane jest ręczne sterowanie grupami odbiorników lub odseparowanie sekcji instalacji.

Model E214-25-101 wyposażony jest w jeden zestyk przełączny (1CO) i przystosowany do prądu znamionowego 25 A przy napięciu roboczym do 250 V AC. Mechanizm wewnętrzny bazuje na stykach o podwójnym przerwaniu, co zwiększa bezpieczeństwo i trwałość pracy łącznika. Konstrukcja zgodna z normami EN 60669-1 oraz VDE 0632-1 gwarantuje wysoką jakość i niezawodność działania w warunkach typowych dla instalacji budynkowych i przemysłowych niskiego napięcia.

Obudowa łącznika wykonana jest w kolorze szarym, co pozwala na estetyczne dopasowanie do pozostałych elementów aparatury modułowej ABB. Dzięki szerokości wynoszącej jedynie 0,5 modułu (9 mm) urządzenie zajmuje minimalną ilość miejsca w rozdzielnicy, co jest szczególnie istotne przy projektowaniu nowoczesnych instalacji o dużej gęstości zabudowy. Możliwość plombowania w pozycjach „On” i „Off” zwiększa bezpieczeństwo obsługi i kontrolę dostępu.

Łącznik grupowy E214-25-101 zapewnia prosty montaż na standardowej szynie DIN oraz umożliwia podłączenie przewodów o przekroju od 1 do 6 mm² (w zależności od rodzaju przewodu). Urządzenie spełnia wymagania dyrektyw RoHS i REACH, potwierdzając zgodność z obowiązującymi normami środowiskowymi. Zakres temperatury pracy wynosi od -25°C do +55°C, co pozwala na bezpieczne użytkowanie w zróżnicowanych warunkach instalacyjnych.

Parametry techniczne

• Seria: ABB Pro M compact
• Typ produktu: łącznik grupowy I-0-II
• Model: E214-25-101
• Prąd znamionowy: 25 A
• Napięcie znamionowe: 250 V AC (EN) / 240 V AC (UL 508)
• Konfiguracja styków: 1 CO (SPDT)
• Rodzaj styków: Double Interrupting Contacts
• Częstotliwość znamionowa: 50/60 Hz
• Szerokość: 0,5 modułu (9 mm)
• Wysokość: 85 mm
• Głębokość zabudowy: 68 mm
• Kolor obudowy: szary
• Przekrój przewodów: 1×1–6 mm² (solid), 2×2.5 mm² (solid), 1×0.75–2×2.5 mm² (elastyczny)
• Moment dokręcania: 1.2–1.5 N·m
• Stopień ochrony: IP20
• Zakres temperatury pracy: -25°C…+55°C
• Zakres temperatury przechowywania: -40°C…+70°C
• Normy: EN 60669-1, VDE 0632-1, UL 508
• Zgodność z RoHS i REACH
• Możliwość plombowania w pozycjach On i Off

Podsumowanie

Łącznik grupowy ABB E214-25-101 to kompaktowe i niezawodne rozwiązanie do manualnego przełączania obwodów w instalacjach niskonapięciowych. Wyróżnia się solidnym wykonaniem, wysoką trwałością mechaniczną oraz zgodnością z rygorystycznymi normami bezpieczeństwa. Dzięki przynależności do systemu Pro M compact jest w pełni kompatybilny z innymi elementami modułowymi ABB, co pozwala tworzyć spójne i estetyczne układy sterowania. To uniwersalny wybór dla instalatorów i projektantów ceniących precyzję, trwałość oraz niezawodność w codziennej pracy.
